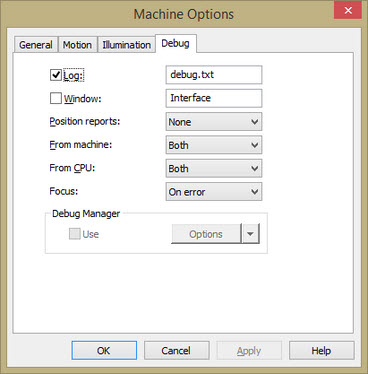

測定機オプションダイアログボックス - ビジョン測定機に接続されているときのデバッグタブ
PC-DMIS Vision には、測定ルーチン実行中にソフトウェアとハードウェア間の通信を記録するファイルを生成する機能があります。この「デバッグ」ファイルは光学測定システムに発生する可能性のある問題の原因を特定するのに便利です。
ビジョン測定機に接続する場合、フォーカスモードオプションが使用できます。
フォーカス一覧：ビジョンシステムに焦点を当てたデバッグ情報を記録するには、以下を選択します：
なし - フォーカスログなし
エラーの場合 - フォーカスエラーが発生した場合のみにフォーカスデータを記録します。
常に - すべてのフォーカスデータを記録します。
フォーカスログファイル名はdebug_focus.txtです。
デフォルトで、PC-DMISはデバッグファイルをProgramDataディレクトリに送信します。これは常に次のフォルダです： 「C:\ProgramData\Hexagon\PC-DMIS\<version>」です。ここで、<version>は実行しているPC-DMISのバージョンです。
デバッグファイルの生成方法について詳しくは、PC-DMIS Core ドキュメントの「環境設定」章にある「デバッグファイルの生成」を参照してください。
PC-DMISファイルのデフォルトの場所について詳しくは、PC-DMIS Coreドキュメントの「環境設定」にある「ファイルの場所について」トピックを参照してください。
CMM-VまたはHP-C-xセンサを使用する場合は、[CMMIセットアップ]ダイアログボックスの[デバッグ]タブにアクセスできます。Vision および 標準の CMM デバッグ情報はどちらも同じ debug.txt ファイルに書き込まれます。
