プローブ ツールボックス - [診断] タブ
[Vision 診断]タブには、エッジ検出が失敗したときに問題を診断する方法があります。診断プログラムは、ビットマップイメージと現在の機能パラメータを収集します。その後、それらをPC-DMISからエクスポートしてHexagon Technical Supportに送信できます。

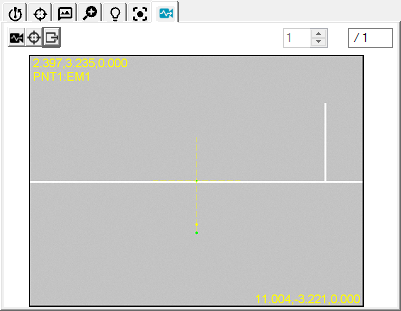

[診断]タブを使用するには、次の手順に従います：
[診断]
ボタンをクリックするとボタンが押されたままになり、関連要素のためのエッジの検出を実行中にビットマップ画像の収集が可能になります。
テストをクリックして機能を実行するか、通常の測定ルーチンの実行中にクリックします。ソフトウェアは、各要素ターゲットのライブビューのビットマップイメージを収集します。
要素に複数のターゲットがある場合は、上下の矢印
をクリックしてキャプチャした画像を確認します。
各ビットマップ･イメージにオーバーレイ情報を含めるには、[ターゲット･オーバーレイを表示]
ボタンをクリックします。このオプションを選択すると、PC-DMISはオーバーレイ情報を含む画像を作成します。
PC-DMIS のルートインストールディレクトリにビットマップ画像と説明のテキストファイルを作成するには、[要素の診断をエクスポート]
ボタンをクリックします。このソフトウェアは、ビットマップ･イメージと診断テキストの両方を次の形式でエクスポートします：
ビットマップ画像のエクスポート形式
ビットマップ･イメージファイルの名前は、この規則を使用します：
<測定プログラム名>_<要素ID>_<画像番号>_の_<要素画像の総数><_O またはナシ _O>.bmp
例: Vision1_CIR5_1_of_3_O.BMP。
ファイル名の最後に"O"の付くファイルにはオーバーレイ情報が含まれます。
テキスト ファイル エクスポート フォーマット
PC-DMISはテキストファイルを次のようにエクスポートします：
<測定プログラム名>_<要素ID>.txt
例: Vision1_CIR5_F.TXT
