ステップ3: 基準要素の再測定

被測品のおおよその位置はわかっているので、コンピュータ制御の下でさまざまなビジョンパラメータを使用して基準要素を再測定し、それらをより正確に定義することができます。

DCC マシンを使用している場合、プローブモードツールバーから DCCモード を選択します。それ以外の場合は、AutoShutterを使用して手動機械で測定できます。

円弧データム要素を再測定するには、次の手順に従います：

  1. 自動要素ツールバーから円 をクリックして、自動要素 (円) ダイアログボックスを開きます。

  2. [ビジョン]タブを選択します。

  3. [倍率]タブを選択し、最小設定になるまで倍率を調整します（縮小）。

  4. Arc (弧) (基準要素B) の下端が視界 (FOV) 内にあるように機械を移動します。

  5. 最大値の拡大の75％に倍率を調整します。

  6. 照明タブを選択して、上部のライトを 0%(オフ)、下部のライトを35%に設定します。

  7. 必要に応じてZをフォーカスします。

  8. マウスポインタを使って円弧の端にある最初のアンカー･ポイントを選択します。

  1. この機械を移動してArc (基準要素B) の中間をFOV内にします。

  1. Arc (弧) (基準要素B) の上端がFOV内にあるように機械を移動します。ソフトウェアがターゲットを表示します。

  1. 開始角度を5に変更し、終了角度を85に変更します。

  2. ロケーションパラメータを正確な値に編集します: X=0, Y=0, D=16

  3. 取込み点ターゲットタブから、密度の下で一般をダブルクリックして、ドロップダウンリストから高を選択して密度を変更します。この弧上の点の高密度点を収集すると、その精度が向上します。

  4. 強度ボックスをダブルクリックして値6を入力します。

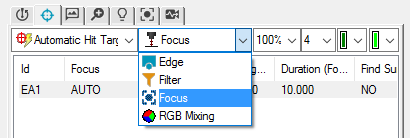

  5. フォーカスパラメータ設定を編集して自動的に再フォーカスする前にサークル要素を測定しよす。まずは以下のようにドロップダウンリストからフォーカス を選択します。

  1. 以下のようにフォーカスパラメータ設定を変更します: フォーカス = はい, 範囲 = 5, 期間 = 4

  2. 自動要素 ダイアログボックスで、デフォルトの円自動要素の名前をデータム Bに変更します。

  3. テスト をクリックして要素測定をテストします。

  4. 作成及び閉じるをクリックします。

線データム要素を再測定するには、次の手順に従います：

  1. 自動要素ツールバーから線 をクリックして、自動要素 (線) ダイアログボックスを開きます。

  2. この機械を移動してフロントエッジ（基準要素C) の左端がFOV内にします。

  3. 必要に応じてZ軸を調整してフォーカスを取り戻します。

  4. マウスポインタを使って、左前縁の最初のアンカーポイントを選択します。

  1. この機械を移動してフロントエッジ（基準要素C) の右端（ただ「V」の前に）がFOV内にします。マウスポインタを使って2番目のアンカーポイントを選択します。ソフトウェアがターゲットを表示します。

  1. [自動要素] ダイアログボックスで、デフォルトの線自動要素の名前をデータム Cに変更します。

  2. テスト をクリックして要素測定をテストします。

  3. 作成及び閉じるをクリックします。

次のステップ…
