측정된 평면 버튼
수평의 또는 평면의 표면을 측정하기 위해 평면 버튼을 사용한다.
측정된 평면을 만들기 위해 반드시 평면에서 최소 세번의 접촉을 해야 한다. 최소 세번의 접촉만을 사용한다면, 표면의 가장 넓은 영역을 포함하는 큰 삼각형 패턴에서 지점을 선택하는것이 가장 좋은 방법이다.

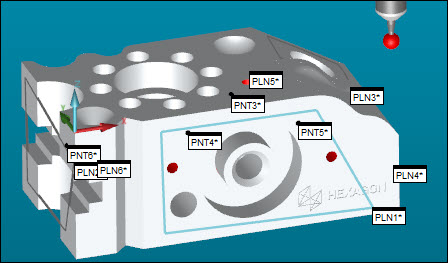

4개의 점이 있는 평면 자동 특성의 예
8개의 점이 있는 평면 자동 특성의 예
평면 자동 특성을 생성할 때, PC-DMIS는 그래픽 디스플레이 창에서 평면 접촉에서 평면의 윤곽을 보여준다:
Y-면에서 수행된 4개의 접촉에서 샘플 평면 자동 특성
