자동 타원 버튼
타원 자동 옵션은 타원을 정의할 수 있게 한다. 타원 특성 유형은 판금 원 특성과 같은 역할을 한다. 타원이 작업 평면과 평행하지 않은 특정 평면에 위치할때 특히 유용하다. 또한 동일 간격 접촉이 부분적인 타원이 필요할때 유용하다. 타원을 측정하는데 필요한 최소한의 접촉수는 5이다.
타원 옵션을 사용하기 위해, 타원을 위한 자동 특성 대화상자를 사용한다 (삽입 | 특성 | 자동 | 타원).

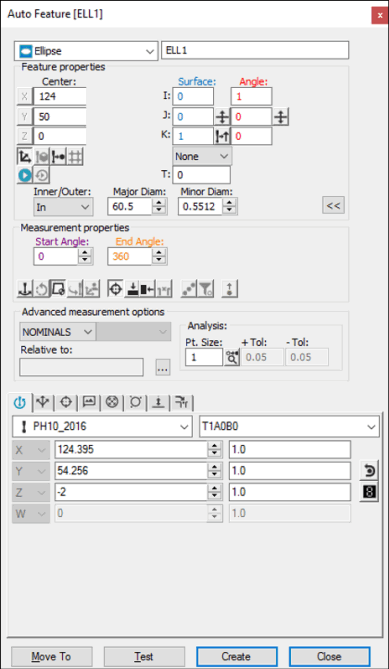

자동 특성 대화상자 - 타원
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
화면의 표면 데이타 사용
그래픽 모드 도구바에서, 표면 모드 아이콘 (
) 을 클릭한다.
그래픽 디스플레이 창에 보여진 타원을 한번 클릭한다. PC-DMIS 는 필요한 X, Y, Z 와 I, J, K 데이타를 계산한다.
필요한대로 대화상자에 다른 수정을 한다.
만들기를 클릭한다.
CMM 을 사용해서 표면 데이타를 사용
CMM 으로 표면 데이타를 사용해서 타원의 측정을 만들기 위해, 타원에서 최소한 다섯개의 접촉을 수행한다. PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 표면을 관통한다. 보여진 X, Y, Z 값은 실제 접촉이 아닌 가장 근접한 CAD 타원을 반영한다. I, J, K 는 표면 법선 벡터를 반영한다. CAD 타원이 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가의 접촉을 수행할것을 요청한다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
화면에서 와이어 프레임 데이타 사용
원하는 타원의 와이어 근처에서 클릭한다. PC-DMIS 는 선택된 와이어를 하이라이트한다.
정확한 특성이 선택되었는지 확인한다. 프로브 접근은 언제나 특성에 수직이고, 또한 현재의 프로브 중앙선 벡터에 수직이다. 대화상자는 와이어가 선택되었을때 선택된 타원의 중앙 지점과 지름의 값을 보여준다.
대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.
만들기를 클릭한다.
주요 CAD 요소가 타원이 아니면, 추가의 클릭은 특성을 식별하기위해 필요하게 된다. PC-DMIS 가 올바른 특성을 하이라이트하지 않으면, 타원에서 적어도 두개의 추가 위치를 클릭한다.
CAD 데이타 사용 없이
CAD 데이타의 사용 없이 타원을 만들기 위해:
타원이 존재하는 평면을 찾기위해 표면에서 세개의 접촉을 수행한다.
구멍(또는 볼트에서)에서 다섯개의 추가 접촉을 수행한다.
PC-DMIS 는 판금 타원을 계산하기 위해 데이타를 사용한다. 추가 접촉은 만들기 버튼이 클릭될때까지 수행될 수 있다. 보여진 X, Y, Z 는 타원의 계산된 중앙이다. 또한 보여진것은 계산된 큰 지름과 작은 지름, 그리고 뱡향벡터이다.
데이타 입력
이 방법은 타원을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다. 또한, 타원의 큰 지름과 작은 지름 그리고 각도 벡터 I2, J2, K2 도 또한 입력될 수 있다.
특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.
측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
