자동 높은 지점 만들기

자동 높은 지점 버튼

현재 작업 면에서 가장 높은 지점을 찾기 위해 부품에서 사용자 정의된 영역을 검색하기 위해 자동 높은 지점 옵션은 사용한다. 이것은 가장 높은 지점의 영역을 검색한다. 그것은 측정 루틴에서 기존의 지점을 검색하지 않는다.

높은 점 보기의 예:

이 비디오를 보기 위해 인터넷과 연결되어 있어야 한다.

높은 점 특성을 실행할 때, PC-DMIS 는 검색 영역내에서 가장 높은 점을 검색한다음 반환한다. 검색 결과는 그것의 X, Y, 그리고 Z 좌표와 접근 벡터에 의해 정의된 단독 지점이다.

높은 점 옵션을 사용하기 위해, 높은 점 (삽입 | 특성 | 자동 | 점 | 높은) 을 위한 자동 특성 대화상자를 연다.

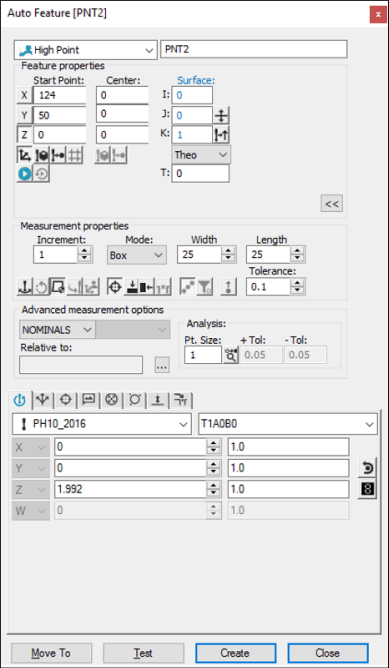

자동 특성 대화상자 - 높은 지점

자동 특성 대화상자가 열린 상태에서, 특성을 만들기 위해 다음의 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 높은 점 검색 영역을 정의하기위해, 다음의 단계를 수행한다:

예를 들어, 정렬에서 부품의 뒷면에 Y+ 벡터가 있다고 가정한다. 해당 Y+ 표면의 높은 점을 계산하기위해 활성 작업 평면을 YPLUS로 변경해야한다.

자동 특성 대화상자에서 높은 점 옵션을 선택한다.
(표면에서) 시작 지점의 원하는 위치를 나타내기 위해 그래픽 디스플레이 창에 마우스 포인터를 배치한다.
검색 영역의 중심과 검색의 시작점을 동일한 점으로 정의하기위해 한번 클릭한다. PC-DMIS 는 선택된 표면을 하이라이트 한다.
다른 시작 지점을 정의하기 위해 다시 클릭한다. 대화상자가 열려 있는 한, 부품 모델의 표면에서 모든 홀수의 클릭은 클릭된 위치와 같게 되도록 중앙과 시작 지점을 정의한다. 모든 짝수의 클릭은 새 시작 지점 위치만을 정의한다.
정확한 표면이 선택되었는지 확인한다. PC-DMIS 는 하이라이트된 표면을 관통하고 선택된 지점의 위치와 벡터를 보여준다. 표면 법선 벡터의 방향은 프로브에 의해 사용가능한 부분의 면에 의해 결정된다. 부품의 양쪽면을 동일하게 사용할 수 있다면, CAD 데이타의 법선이 사용된다. 대화상자의 벡터 뒤집기 아이콘()은 프로브의 접근 방향을 변경할 수 있게 한다.
검색 영역의 유형을 정의한다. 이것을 수행하기위해, 측정 속성 영역의 모드 목록에서, 원형 또는 상자를 선택한다.
검색 영역의 크기를 정의한다:

PC-DMIS 는 하이라이트 컬러로 검색 영역을 보여준다.

CMM 을 사용해서 표면 데이타를 사용

CMM으로 높은 점을 위한 검색 영역을 정의하기위해, 다음의 단계를 수행한다:

정렬의 작업 평면이 높운 점 계산에 사용할 표면 벡터와 일치하는지 확인한다.
자동 특성 대화상자에서 높은 점 옵션을 선택한다.
프로브로, 부품의 원하는 표면을 한번 접촉한다. 이것은 검색 영역의 중심과 검색의 시작점을 동일한 점으로 정의한다. PC-DMIS 는 선택된 표면을 하이라이트 한다.
원하는 표면 위치에서, 다른 검색 센터를 원하면, 프로브를 다시 접촉한다. 이것은 검색 영역의 새로운 중앙을 정의한다. 프로브로 또다른 위치를 샘플 접촉하면, 그것은 시작점 및 접근 벡터의 위치를 변경한다. 연속 수행한 각 샘플 접촉은 검색 센터와 시작점을 교대한다. 프로브가 부품 표면을 표본 측정할 때마다 PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 표면을 관통한다.
검색 영역의 유형을 정의한다. 이것을 수행하기위해, 측정 속성 영역의 모드 목록에서, 원형 또는 상자를 선택한다.
검색 영역의 크기를 정의한다:

PC-DMIS 는 하이라이트 컬러로 검색 영역을 보여준다.

이 방법의 경우, 모드 목록에서 반드시 이론상의 값 찾기 옵션을 선택하도록한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

CAD 데이타 사용 없이

CAD 데이타를 사용하지 않고 높은 점을 생성할 수 있다.

PC-DMIS 는 하이라이트 컬러로 검색 영역을 보여준다.

데이타 입력

이 방법으로, 정확한 검색 영역의 중앙을 입력할 수 있다. 접근 벡터를 또한 입력할 수 있다.

PC-DMIS 는 하이라이트 컬러로 검색 영역을 보여준다.
