자동 홈(Notch) 슬롯 만들기

자동 홈 슬롯 버튼

홈 슬롯 자동 옵션은 홈 측정을 정의할 수 있게 한다. 홈은 세면의 사각형 슬롯이다. 이 측정 유형은 일련의 선을 측정하려 하지 않고 그들에서 교차점과 중간점을 만들지 않으려는 경우 특히 유용하다. 홈은 반드시 네개의 접촉으로 측정되어야 한다.

홈(Notch) 슬롯 옵션을 사용하기 위해,홈(Notch) 슬롯을 위한 자동 특성 대화상자를 사용한다(삽입 | 특성 | 자동 | 홈(Notch)).

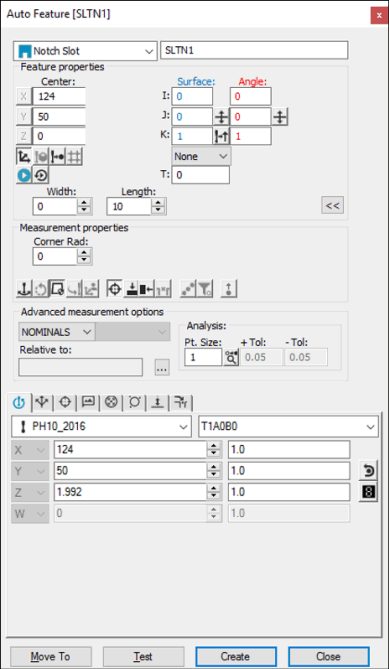

자동 특성 대화 상자 - 홈(Notch) 슬롯

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 홈(Notch) 측정을 만들기 위해:

그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.
애니메이션된 프로브를 사용해서, CMM ( "CMM 과 함께 표면 데이타를 사용"을 참조한다)을 사용한것처럼 동일 순서로 CAD 표면에서 다섯 접촉을 수행한다.
대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.
만들기를 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

CMM 으로 표면 데이타를 사용해서 홈(Notch) 측정을 만들기 위해:

홈의 한쪽 평행면에서 부품을 한번 그리고 다른 한쪽 평행면에서 부품을 한번 접촉한다. 이것은 길이를 정의한다. 지점은 가장자리의 라인에 있고, 평행면 사이의 중간에 위치한다.

화면에서 와이어 프레임 데이타 사용

와이어프레임 CAD 데이타는 또한 홈을 만들기 위해 또한 사용될 수 있다.

애니메이션된 프로브 사용하기:

홈의 한쪽 평행면에서 그리고 다른 평행면에서 부품을 한번씩 접촉한다. 이것은 길이를 정의한다. 지점은 가장자리의 라인에 있고, 평행면 사이의 중간에 위치한다.

CMM 과 함께 와이어 프레임 데이타 사용

CMM 으로 와이어프레임 데이타를 사용해서 홈 측정을 만들기 위해:

홈의 한쪽 평행면에서 그리고 다른 평행면에서 부품을 한번씩 접촉한다. 이것은 길이를 정의한다. 지점은 가장자리의 라인에 있고, 평행면 사이의 중간에 위치한다.

CAD 데이타 사용 없이

CAD 데이타의 사용 없이 홈(notch)을 만들기 위해:

세개의 접촉을 사용해서 상부 표면을 찾는다.
프로브를 사용해서 홈(notch) 의 열린 부분의 반대쪽에서 두번 접촉한다. 이것은 가장자리를 따라 라인을 정의한다.
홈의 한쪽 평행면에서 그리고 다른 평행면에서 부품을 한번씩 접촉한다. 이것은 길이를 정의한다. 지점은 가장자리의 라인에 있고, 평행면 사이의 중간에 위치한다.
열린 가장자리에서 한번 접촉을 수행한다. 이것은 홈(notch) 의 너비를 정의한다.
대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.
만들기를 클릭한다.

데이타 입력

이 방법은 홈 슬롯을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.
