자동 원형 슬롯 버튼
원형 슬롯 옵션은 원형 슬롯 측정을 정의할 수 있게 한다. 이 측정 유형은 라인과 원의 일련을 측정하기 원하지 않거나, 또는 그들에서 교차와 중간지점을 구성하기 원하지 않을때 특히 유용하다. 원형 슬롯을 측정하는데 필요한 최소한의 접촉 수는 육(六)이다.

6개의 최소 접촉이 있는 원형 슬롯 자동 특성
원형 슬롯 옵션을 사용하기 위해,원형 슬롯을 위한 자동 특성 대화상자를 사용한다(삽입 | 특성 | 자동 | 원형 슬롯).

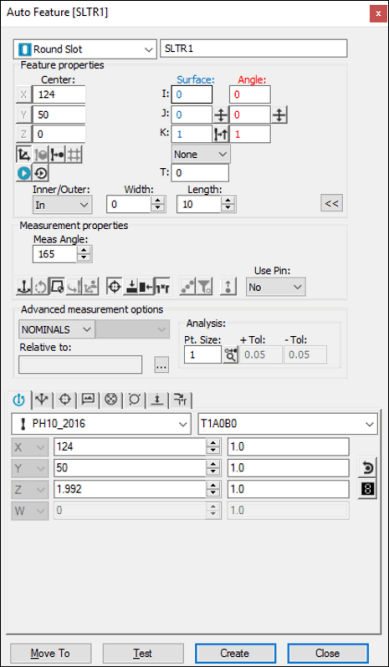

자동 특성 대화 상자 - 원형 슬롯
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
화면의 표면 데이타 사용
표면 데이타를 사용해서 원형 슬롯 측정을 생성하기위해, 다음 단계를 따른다:
그래픽 모드 도구바에서, 표면 모드 아이콘 (
) 을 클릭한다.
그래픽 디스플레이 창에 보여진 슬롯의 한 부분을 한번 클릭한다.
대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.
만들기를 클릭한다.
CMM 을 사용해서 표면 데이타를 사용
CMM 으로 표면 데이타를 사용해서 둥근 슬롯 측정을 만들기 위해, 각 호에서 세번 접촉을 한다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
화면에서 와이어 프레임 데이타 사용
와이어프레임 CAD 데이타는 원형 슬롯을 만드는데 또한 사용될 수 있다. 애니메이션된 프로브를 사용해서, 그래픽 디스플레이 창에 보여진 슬롯의 와이어 근처에서 한번 클릭한다.
CMM 과 함께 와이어 프레임 데이타 사용
CMM 으로 와이어 프레임 데이타를 사용해서 원형 슬롯 측정을 만들기 위해, 각 호에서 한번 또는 세번을 접촉한다.
슬롯의 끝을 정의하는 CAD 데이타가 CIRCLE(원) 또는 ARC(호) 유형(즉, IGES 엔티티 100)이면, PC-DMIS 는 자동으로 호에서 두개의 추가 접촉을 수행한다. 양쪽 끝이 모두 이 유형이면, 각 호에서 한개의 접촉은 이 특성 유형을 측정하는데 충분하다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
CAD 데이타 사용 없이
CAD 데이타을 사용하지 않고 원형 슬롯을 만든다면, 각 호형에서 세번의 접촉을 한다 (총 여섯번의 접촉).
데이타 입력
이 방법은 원형 슬롯을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.
특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.
측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
