자동 사각 슬롯 만들기

자동 사각 슬롯 버튼

사각 슬롯 자동 옵션은 사각형 슬롯 측정을 정의할 수 있게 한다. 이 측정 유형은 라인의 시리즈(그룹)를 측정하기 원하지 않을때 그리고 그들(라인)로부터 교차와 중간지점을 구성하기 원하지 않을때 특히 유용하다. 사각 슬롯은 반드시 다섯개의 접촉으로 (또는 너비 측정 목록에서 예 를 선택하면 여섯개의 접촉으로) 측정되어야 한다.

0,0,1의 표면 벡터와 1,0,0의 각 벡터를 가졌다면, PC-DMIS 는 아래에 보여진것과 같이 접촉을 수행한다:

5개의 접촉으로 측정된 사각형 슬롯 자동 특성

6개의 접촉으로 측정된 사각형 슬롯 자동 특성

사각 슬롯 옵션을 사용하기 위해,사각 슬롯을 위한 자동 특성 대화상자를 사용한다(삽입 | 특성 | 자동 |사각 슬롯).

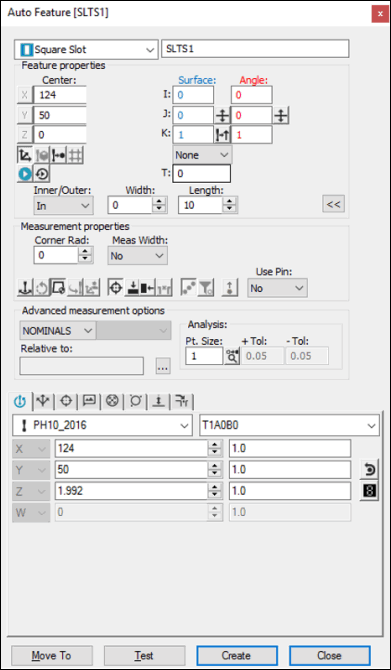

자동 특성 대화 상자 - 사각 슬롯

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 사각형 슬롯을 생성하기위해, 다음 단계를 따른다:

1. 그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.

2. 사각형 슬롯 근처에서 표면을 한번 클릭한다. PC-DMIS 는 모델에서 수집한 정보로 대화상자를 기입한다.

3. 필요한대로 대화상자에 다른 수정을 한다.

4. 만들기를 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

CMM으로 표면 데이타를 사용해서 사각형 슬롯 측정을 생성하기위해, 다음 단계를 따른다:

1. 프로브를 사용해서 슬롯의 긴쪽에서 두번 접촉한다.

2. 슬롯의 짧은 쪽에서 부품을 접촉한다.

3. 슬롯 주위를 계속 이동해서 다음 긴쪽을 접촉한다.

4. 마지막 짧은 쪽을 접촉한다.

5. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

6. 만들기를 클릭한다.

접촉의 순서는 원형 패턴 (시계방향 또는 시계 반대방향)이 되어야 한다.

화면에서 와이어 프레임 데이타 사용

와이어프레임 CAD 데이타를 사용해서 사각형 슬롯을 생성하기위해, 다음 단계를 따른다:

1. 사각형 슬롯의 근처에서 한번 클릭한다. PC-DMIS 는 모델에서 수집한 정보로 대화상자를 기입한다.

2. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

3. 만들기를 클릭한다.

CMM 과 함께 와이어 프레임 데이타 사용

CMM으로 와이어프레임 데이타를 사용해서 사각형 슬롯 측정을 생성하기위해, 다음 단계를 따른다:

1. 프로브를 사용해서 슬롯의 긴쪽에서 두번 접촉한다.

2. 슬롯의 짧은 쪽에서 부품을 접촉한다.

3. 슬롯 주위를 계속 이동해서 다음 긴쪽을 접촉한다.

4. 마지막 짧은 쪽을 접촉한다.

5. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

6. 만들기를 클릭한다.

접촉의 순서는 원형 패턴 (시계방향 또는 시계 반대방향)이 되어야 한다.

CAD 데이타 사용 없이

CAD 데이타의 사용 없이 사각 슬롯을 생성하기 위해, 다음 단계를 따른다:

1. 세개의 접촉을 사용해서 상부 표면을 찾는다.

2. 슬롯의 긴쪽중 한쪽에서 두개의 접촉을 수행한다.

3. 시계 방향으로 슬롯의 나머지 세개의 면을 각각 한번씩 접촉을 한다. (총 여덟개의 접촉이 있어야 한다.)

4. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

5. 만들기를 클릭한다.

접촉의 순서는 원형 패턴 (시계방향 또는 시계 반대방향)이 되어야 한다.

데이타 입력

이 방법은 사각형 슬롯을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.

1. 특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.

2. 측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
