조정 구로 아날로그 프로브에서 디스크 스타일러스의 개별 접촉 조정을 수행할때, 프로브 측정 대화상자를 사용하고 다음을 지정해야한다:
접촉 수 상자에 5 접촉수
레벨 수 상자의 두 레벨
이들은 Renishaw 스캔-기반 조정을 사용하는 프로브를 위해 적용되지 않는다.
프로브를 정의할때, 볼 스타일러스가 아니고 디스크 스타일러스를 사용한다. 프로브를 측정 대화상자에서 측정 버튼을 클릭할때, PC-DMIS 는 디스크 스타일러스가 있는 아날로그 프로브를 가지고 있다는것을 자동으로 인식하고 다음의 절차를 수행한다:
구를 이동했다면, 또는 Man + DCC 모드를 선택했다면, PC-DMIS 는 디스크 스타일러스의 하부의 중앙으로 조정 구의 가장 상부에서 하나의 수동 접촉을 수행할것을 요청한다. 프로브 구성이 디스크 스타일러스의 하부에 연결된 추가의 볼 스타일러스를 가지고 있으면, 그 볼 스타일러스로 접촉을 수행하도록 한다.
구를 이동하지 않았고, Man + DCC 모드를 사용하지 않기로 했다면, PC-DMIS 는 DCC 모드로 조정 도구의 상부에서 접촉을 수행한다.
PC-DMIS는 디스크 프로브를 구성할 때 이들 두 항목을 위해 기본값을 사용한다:
구성되면 항목은 더이상 프로브에 영향을 주지 않는다. 프로브를 조정할 때 사용되는 값은 프로브 자체 내에 저장된다. 프로브 유틸리티 대화 상자에서 이들 두 값을 변경할 수 있다.
이것을 하기 위해, 다음 단계를 따른다:
프로브 유틸리티 대화상자(삽입 | 하드웨어 정의 | 프로브)를 연다.

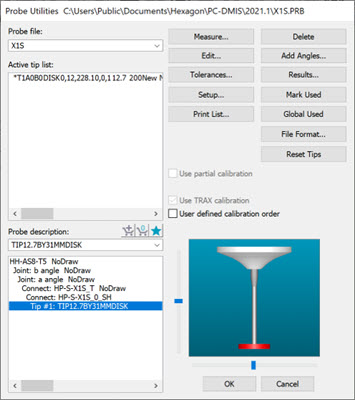

디스크 스타일러스를 위한 프로브 유틸리티 대화 상자
프로브 구성 요소 수정 대화 상자를 보여주기위해 디스크 팁 구성 요소 (위의 이미지에서 하이라이트된)를 두번 클릭한다.
디스크 스타일러스를 위한 프로브 구성 요소 수정 대화 상자
디스크의 하단의 평면 측정 표시란의 경우:
선택될 때 (ProbeQualAnalogDiskUsePlaneOnBottom 항목이 1 로 설정), PC-DMIS는 디스크 스타일러스의 하단에 원형 패턴을 사용해서 구의 상단에서 네 접촉을 수행하고 그것에서 평면을 계산한다. 평면을 측정하는것은 디스크의 실제 평면을 보여주기 위해 면을 조정하기 위한 접촉이 올바르게 위치하는지를 확인하는데 도움을 준다. 이것은 개별 접촉을 사용하는 초기 조정 방법의 기본값이다.
선택되지 않은 경우 (ProbeQualAnalogDiskUsePlaneOnBottom 항목이 0으로 설정), PC-DMIS는 디스크 면의 바닥에서 평면을 측정하지 않는다. 대신, 그것은 디스크의 디자인 방향을 사용한다. 이것은 Renishaw 스캔 기반 조정의 기본값이다.
평면 접촉을 위한 가장자리에서의 거리 상자 (ProbeQualAnalogDiskBottomHitsDistanceFromEdge 항목)에 값을 입력할 수 있다. 조정중에 디스크 스타일러스의 하단에서 접촉 위치를 변경하기 위해 그것(항목) 을 사용할 수 있다.
PC-DMIS 는 DCC 모드로 다음을 수행해서 끝낸다.
구의 상부에서 접촉이 수행된 후, 그것은 구의 중앙 지점에 더 가까운 위치를 얻기위해 두 레벨에서 여섯 접촉을 수행한다.
정확하게 다음 (차후)의 측정의 위치를 정하기 위해 평면 측정 또는 디자인 방향에서 온 벡터와 함께 중앙 지점을 사용한다.
개별 접촉 조정의 경우, 그것은 다섯 접촉(구의 적도 주위에서 원형 패턴으로 네 접촉, 또는 구의 상부 또는 극에서 다섯번째 접촉) 을 수행한다.
스캔을 기반 조정의 경우, 그것은 두가지 다른 레벨 (적도의 바로 아래와 적도의 바로 위) 에서 스캔의 시리즈를 수행한다. 각 레벨은 시계방향과 시계 반대 방향으로 스캔된다. 각 레벨의 각 방향은 두가지 다른 스캔 력 오프셋을 사용해서 또한 스캔된다. 이것은 총 여덟 스캔이 된다.
PC-DMIS는 또한 ProbeCal(프로브 조정) 부분의 PC-DMIS 설정 편집기에서 ProbeQualAnalogDiskPlaneStartAngle 항목을 제공한다. 이것은 조정 중에 디스크 스타일러스 하단의 접촉 위치를 변경하는데 사용할 수 있는 또다른 항목이다.
여기에 설명된 항목에 대한 상세 정보는, PC-DMIS 설정 편집기 문서의 "ProbeCal(프로브조정)"부분을 참조한다.
