주석 ID 탭

수정 메뉴에서, 그래픽 디스플레이 창 가리키고, Cad 주석 ID 를 선택한다.

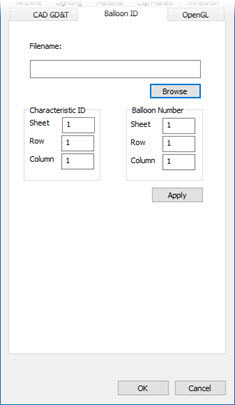

CAD 와 그래픽 설정 대화상자 - 주석 ID 탭

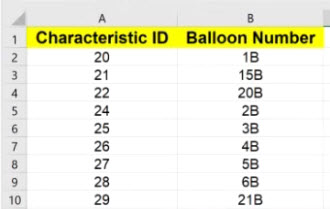

주석 ID 탭은 특성 ID를 주석 번호에 매핑하기위해 Microsoft Excel 파일을 사용한다. 특성 ID 보여주기에 관한 정보는, "CAD GD&T 콜아웃 사용하기" 항목에서 "CAD GD&T 특성 ID 보여주기와 숨기기" 부 항목을 본다.

다음의 파일 확장자가 있는 Excel 파일을 사용할 수 있다: .xls, .xlsx, .xlsm

작동 원리

데이터가 포함 된 Excel 파일 경로를 제공하고 적용 또는 OK 를 클릭하면, PC-DMIS 는 파일을 읽기 위해 내부 Excel 판독기를 사용한다.

특성 ID 를 보여줄때, PC-DMIS 는 시작 특성 ID를 찾기위해 Excel 파일을 읽고 주석 ID 탭의 정보를 사용한다.

정의된 특성 ID 열의 각 ID를 위해, PC-DMIS 는 그 ID 번호가 모델에 있는지 확인한다.

그렇다면, PC-DMIS 는 해당 주석 번호를 찾고 그 특성 ID를 주석 번호로 바꾼다.

이것은 모델에 포함된 기본 특성 ID를 대체하지 않는다.

탭의 항목

파일명 - 이 상자는 Excel 파일의 전체 경로를 정의한다. 폴더를 선택하기 위해 찾아보기 버튼을 사용할 수 있다.

• 이 상자가 타당한 Excel 파일의 경로를 포함하면, PC-DMIS 는 각 특성 ID 을 보여줄 주석 번호를 결정하기위해 Excel 파일을 사용한다.

• 이 상자가 타당한 Excel 파일의 경로를 포함하지 않거나 비어있는 경우, PC-DMIS 는 기본 특성 ID 를 보여준다.

특성 ID - 이 영역은 특성 ID 열의 첫번째 셀을 위한 시트, 행 그리고 열을 정의한다.

주석 번호 - 이 영역은 주석 번호 열의 첫번째 셀을 위한 시트, 행 그리고 열을 정의한다.
