동심도 사양은 특성이 하나 이상의 데이타에 대해 동심이 되는 것에서 벗어날 수 있는 정도를 제어한다.
이 도형 공차의 경우, 다음의 세가지 측면이 함께 작동한다:
각각의 고려된 특성 및 각각의 결과 공차 특성
각각의 공차 영역
데이타 특성
이 공차를 계산하기 위해, PC-DMIS는 각각의 고려된 특성을 공차 특성으로 변환한다. 이것은 "공차 특성 생성"에 설명되어 있다.
그런 다음 PC-DMIS는 각각의 공차 특성을 해당 공차 영역으로 최적화한다. 최적화 프로세스는 각각의 데이타가 부과하는 제약조건을 존중한다.
다음의 특성 유형을 사용할 수 있다:
3D 구성 BF 선, 캐스트 선, 일반 선, 원통, 원, 구 및 원뿔
PC-DMIS는 사용하는 표준 (ASME Y14.5 또는 ISO 1101)에 따라 공차 특성을 구성한다.
ISO 1101 (또는 표면 데이타가 없는 특성 사용):
PC-DMIS는 위치 공차와 같은 방법으로 공차 특성을 구성한다.
표면 데이타가 있는 원통, 원, 구 및 원뿔이 있는 ASME Y14.5:
PC-DMIS는 MEDIAN_POINTS 또는 AXIS 간 전환 옵션을 제공한다:
AXIS - 소프트웨어는 관련없는 안전 범위 축으로 공차 특성을 구성한다 (이것은 위치 공차와 같다).
MEDIAN_POINTS - 소프트웨어는 특성의 모든 중간 점에서 공차 특성을 구성한다. 이것을 ASME Y14.5 2009의 7.6.4.2.2 절에 따라 수행한다.
ISO의 경우, 공차 영역 모양은 항상 직경이다. 그것은 데이타 축과 평행이 되게 한다.
ASME의 경우, 공차 모양은 일반적으로 직경이지만, 구 특성은 구형 또는 직경 영역을 가질 수 있다.
고려할 특별한 경우가 하나 있다. 두개 이상의 구의 구형 영역 동심도가 있는 경우 (따라서, ASME 동심도), 구를 동시에 또는 독립적으로 고려해야하는지의 여부는 표준에서 명확하지 않다. PC-DMIS 도형 공차 명령은 더 제한적인 선택이므로 동시에 고려한다.
실제 값:
이것은 실제 공차 특성을 포함하는 가장 작은 공차 영역의 크기이다. 이 영역은 이론상의 방향이 지정되며 각각의 실제 데이타에 위치한다.
측정된 값:
이것은 측정된 공차 특성을 포함하는 가장 작은 공차 영역의 크기이다. 이 영역은 이론상의 방향이 지정되며 각각의 실제 데이타에 위치한다.
이 동심도 사양이 있다고 가정한다:
위의 사양에서, 실제 값은 다음과 같다:
실제 부품 표면은 실선을 사용하고 실제 데이타는 점선을 사용하고 공차 특성은 점선을 사용하며 실제 공차 특성을 포함하는 가장 작은 공차 영역은 음영 영역에 보여진다. 공차 영역은 실제 데이타 축과 정확히 동심이다.
마지막으로, 측정된 값 (DEFAULT 데이타 수학 사용)은 다음과 같다:
측정된 공차 영역은 측정된 데이타 축과 정확히 동심이다. 이 경우, 측정 지점이 충분히 조밀하게 측정되지 않아서 측정된 값이 실제 값보다 작다.
모든 입력 특성 (고려 및 데이타)은 올바른 지정된 이론상의 값이 있어야한다. 이것은 측정된 값이 올바르게 계산되고 공차 명령이 최적화 가능한 제한된 변수를 올바르게 식별할 수 있다.
데이타 참조 프레임은 축 방향이어야하고 고려되는 특성 표면은 데이타 축과 이론상의 동심이어야한다.
고려된 특성이 원통, 원 또는 구인 경우, ISO 1101을 참조하는 동심도 공차는 최대 물질 수정자
가 사양이 최대 물질 조건 (MMC)에 있음을 나타낼 수 있도록 한다. 또는, 그들은 최소 물질 수정자
가 사양이 최소 물질 조건 (LMC)에 있음을 나타낼 수 있도록 한다. 이것은 관련없는 안전 범위 크기 (또는 LMC의 관련 없는 최소 물질 안전 범위 크기)가 MMC (또는 LMC)에서 벗어남에 따라, 추가 공차 또는 "보너스"공차가 특성 제어 프레임의 공차에 추가되어 총 공차가 생성됨을 의미한다. 이 보너스 공차에 대한 상세 정보는, "도형 공차 명령으로 크기 계산"을 참조한다.
동심도 공차는 고려된 특성이 표면 데이타가 있는 경우 특성 수학 유형을 갖는다.
이 수학 유형은 고려된 특성의 표면 데이타에서 공차 특성을 계산하는 방법을 제어한다. 상세 정보는, "공차 특성 생성" 을 참조한다.
적어도 하나의 데이타 특성이 표면 데이타가 있는 경우, 데이타 수학 유형은 데이타 특성의 표면 데이타에서 측정된 데이타를 계산하는 방법을 제어한다. 상세 정보는, "PC-DMIS가 데이타를 해결하고 사용하는 방법"을 참조한다.

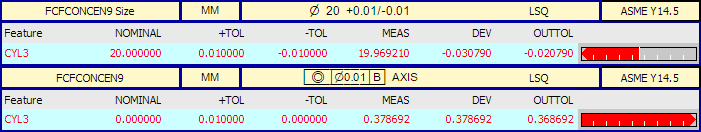

다음은 원통의 동심도 공차에 대한 보고서 예이다. 원통의 크기 공차는 상단 레이블에 있고 동심도는 하단 레이블에 있다.
