도형 공차 대화 상자의 이론상의 탭은 위치 공차와 크기 공차가 있는 도형 공차에 사용할 수 있다.

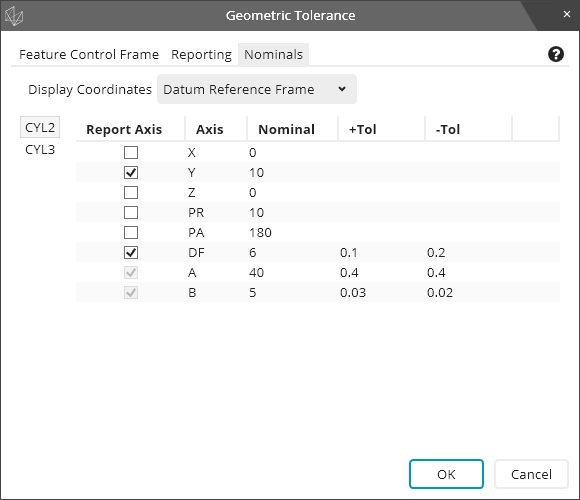

그것은 다음과 같다:
이 목록은 이론상의 값이 보고되는 좌표계를 제어한다. 보여지는 이론상의 값을 변경하기위해 데이타 참조 프레임과 현재 정렬간에 전환할 수 있다.
OK 또는 만들기 를 클릭한 후, PC-DMIS는 결과가보고되는 좌표계를 변경한다.

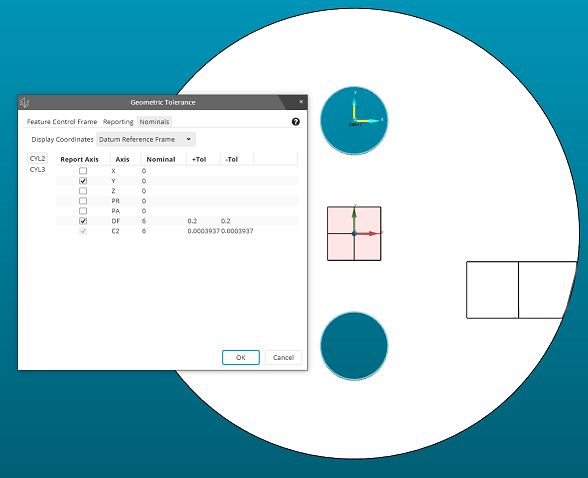

다음과 같이 그래픽 디스플레이 창에서 두 좌표계를 시각화 할 수 있다:
위의 예시 그림에서, 현재 정렬을 위한 삼면체는 부품의 중심에 있다. 데이타 프레임 좌표계의 삼면체는 상부 구멍에 보여진다.
도형 공차 대화 상자를 사용하는 동안 삼면체는 동적으로 업데이트되지 않는다. 업데이트 된 삼면체를 보기위해 만들기 또는 OK를 클릭해야한다.

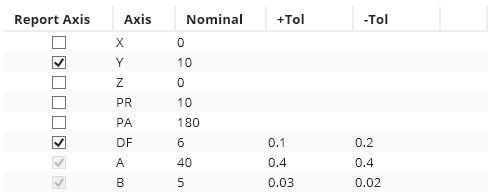

항목의 도표는 다음을 수행할 수 있도록 한다:
선택한 디스플레이 좌표에서 고려된 특성의 이론상의 위치를 본다.
고려된 특성 및 데이타 특성의 크기 공차를 제어한다.
보고서에 포함할 축을 제어한다.
왼쪽의 탭을 사용해서 보려는 고려된 특성을 제어할 수 있다. 각 특성은 다음과 같이 클릭할 수 있는 작은 탭이 있다:
각 특성의 탭은 고려된 특성의 이론상의 위치를 볼 수 있도록 한다.
이론상의 도표의 보고서 축 열은 해당 축을 보고서에 포함할지 여부를 결정한다. 원하는 정보를 보여주기위해 표시란을 표시할 수 있다.
이론상의 도표의 축 열은 보고할 축의 이름을 포함한다. 이들 이름은 다음 항목을 나타낸다:
X - 이것은 X 좌표를 의미한다.
Y - 이것은 Y 좌표를 의미한다.
Z - 이것은 Z 좌표를 의미한다.
PR - 이것은 극 반경을 의미한다.
PA - 이것은 극 각을 의미한다.
DF - 이것은 특성 (또는 크기)의 직경을 의미한다.
아래 이미지에서 볼 수 있듯이, 데이타 이름은 또한 축 열에 있다:
크기의 데이타 특성만 나타난다. 보고서 축 표시란은 이들 행에 사용될 수 없다.
이론상의 도표의 이론상의 열은 보고 가능한 축의 이론상의 값과 크기 데이타 특성의 이론상의 크기를 포함한다.
이론상의 도표의 +Tol 열은 고려된 특성 및 크기의 데이타 특성의 플러스 크기 공차를 포함한다. 여기에서 플러스 크기 공차를 수정할 수 있다.
이론상의 도표의 -Tol 열은 고려된 특성 및 크기의 데이타 특성의 마이너스 크기 공차를 포함한다. 여기서 마이너스 크기 공차를 수정할 수 있다.
설정 옵션 대화 상자의 측정 탭에 있는 마이너스 공차는 음수를 보여줌 표시란은 특성 제어 프레임 탭에서와 동일하게 여기에 적용된다. 상세 정보는, "특성 제어 프레임 탭" 항목을 참조한다.
그것이 선택해제된 경우, 마이너스 공차는 일반적으로 양수이다.
그것이 선택된 경우, 마이너스 공차는 일반적으로 음수이다.
