GridControlObject 아이콘은 보고서 또는 레이블 템플리트에 열과 행의 사용자지정가능한 격자를 삽입한다.
새로 삽입된 격자 컨트롤 개체
이 고유 개체는 단지한 표준 도표 그 이상이다. 실제로, PC-DMIS 가 측정 루틴에서 특정 보고 정보를 얻고 보여줄 수 있도록 만들기 위해 보고의 표현식 언어를 사용해서 개별적인 셀, 행, 또는 열을 프로그램할 수 있다.
다른 개체과 같이, 쉽게 이 개체를 크기변경하고 새로운 위치로 이동할 수 있다. 이 개체를 크기변경할 때, 새 개체 크기에 맞도록 PC-DMIS 가 동적으로 열과 행을 크기변경한다는것을 인식한다.
GridControlObject 편집기를 사용
GridControlObject를 삽입하고, 그것을 선택했을때, 셀의 안을 두번 클릭한다음 탭을 가진 대화상자를 보여주기 위해 오른쪽 클릭한다. 이 대화상자는 개별적인 명세서에 각 격자 셀을 프로그램 할 수 있게 하는 강력한 포맷과 편집의 능력을 준다.

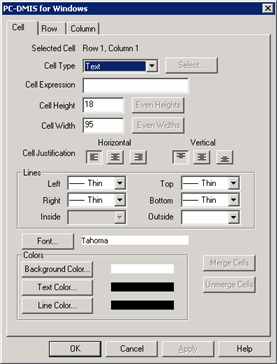

GridControlObject's 편집기의 셀 탭
이 편집기 사용하기에 관한 정보는 이들 제목을 본다:
속성들
NumColumns
격자의 열의 수를 결정한다.
NumRows
격자의 행의 수를 결정한다.
TableFormat
사용할 격자배치 명을 지정한다. 이이 속성이 규칙 트리 편집기의 격자배치 명과 일치하면, 레이블 템플리트를 위한 행과 열 순서와 가시성을 직접 컨트롤하기 위해 TABLE/FORMAT 편집창 명령을 사용할 수 있다.
투명도
그리드의 배경이 투명하게 할지의 여부를 결정한다. 예 로 설정되면, 보통의 흰색 배경 컬러는 투명하게 된다; 이 개체(격자)의 뒤의 다른 개체가 그리드를 통해 보여진다.
NumRows 속성을 증가하면 새로운 행이 기존의 행 하단에 추가된다. 그들을 감소하면 가장 하단의 행을 삭제할것이다. 마찬가지로, NumColumns 속성을 증가하면, 기존의 열의 오른쪽에 새로운 열이 추가된다. 열의 수를 감소하면 가장 오른쪽 열을 삭제할 것이다.
