받기 대화상자를 열기 위해 파일 | Direct CAD 인터페이스 | NX 를 선택한다.
받고자하는 파일을 포함하는 폴더로 이동한다.
NX 부품 (.prt 확장자가 있는) 을 선택한다.
NX 파일을 받기 위해 받기를 클릭한다.

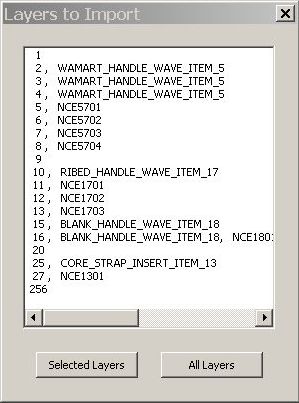

로드할 레이어 대화상자가 열린다. 그것은 레이어의 카테고리 명과 함께 CAD 데이타를 포함하는 레이어를 보여준다.
수령할 레이어 대화상자
일부 레이어(층)에만 CAD 데이타를 받기 위해, 필요한 레이어를 선택한다음, 선택된 레이어 를 클릭한다.
모든 레이어에서 CAD 데이타를 받기 위해, 모든 레이어 를 클릭한다.
PC-DMIS는 .prt 파일 내에서 선택한 레이어를 받는다. 진행률 바는 받기 상태를 보여준다.
평소와 같이 PC-DMIS 를 사용한다.
받기 절차 중에, 받기를 취소하기 위해 취소 버튼을 사용할 수 있다. 받기 전에 이미 CAD 모델을 로드한 경우, PC-DMIS는 이전 CAD 모델을 유지한다.
시간 초과 오류
NX 가 연결하는데 긴 시간이 소요되면, 그것은 시간 초과될 수 있다. 이것이 일어나면, PC-DMIS 는 "치명적: NX 통신 오류" 메시지를 보여준다. 메시지에서 OK 를 클릭할때, 그것은 메시지를 닫는다. 또한 NX DCI를 종료한다. 그러나, PC-DMIS는 기능 상태로 남는다. NX DCI를 다시 시작하기위해, 먼저 PC-DMIS를 다시 시작해야한다.
PartLoadTimeout 및 CommandTimeout 항목으로 PC-DMIS가 시간 초과되기 전에 걸리는 시간을 제어할 수 있다. 이들 항목에 대한 상세 정보는, "NX에 대한 설정 편집기 항목 수정" 항목을 참조한다.
