먼저 DebugDCI 항목을 참으로 설정하여 PC-DMIS를 실행한다. 이것은 PC-DMIS 응용 프로그램의 실행 파일을 포함하는 디렉토리에 UG_DCI.txt라는 디버그 파일이 만든다.
이 항목을 설정하기위해, PC-DMIS 설정 편집기 문서에서 "DebugDCI 항목 사용"을 참조한다.
문제점
NX 부품 파일을 받을때, 다음의 오류 메시지가 받는다: "오류 - NX 실행 파일을 찾을 수 없다!"
발생가능한 원인
UGII_ROOT_DIR 환경 변수가 올바르게 지정됐습니까?
NX 설치 프로세스는 이 환경 변수를 설정한다. PC-DMIS 는 그것을 NX 실행 파일을 찾기 위해 사용한다. 값을 확인하기 위해, 명령 프롬프트 창을 열고, echo %UGII_ROOT_DIR 을 입력한다음 Enter 키를 누른다. 환경 변수가 올바르게 설치되면, 명령 프롬프트 창은 환경 변수를 포함하는 경로를 반환한다 (C:\ugs180\UGII\ 경로).
NX 실행 파일이 올바른 디렉토리에 있습니까?
NX 실행 파일, libufun.dll은 % UGII_ROOT_DIR% 디렉토리에 있어야한다. 이것을 확인하기 위해, 명령 프롬프트 창을 열고, dir %UGII_ROOT_DIR% 을 입력한다음, Enter 키를 누른다. 이 libufun.dll 파일 정보를 보여주는 명령 프롬프트 창이 나타난다.
필요한 NX 라이센스 특성이 있습니까?
필요한 라이센스 특성은 "최소 라이센스 요구사항 항목에 보여진다. NX 에 의해 제공된 LMTOOLS 라는 유틸리티를 사용하여 라이센스 관리자가 실행되고 있는지 그리고 필요한 라이센스 특성을 사용할 수 있는지의 여부를 확인할 수 있다. 이 유틸리티를 실행하기위해, UGFLEXLM 디렉토리에서 lmtools.exe를 연다. 그것이 실행될 때, 서버 상태 탭을 클릭한다음, 진단 수행 버튼을 클릭한다. LMTOOLS 는 라이센스가 가진 라이센스 특성이 존재한다면 보여준다. LMTOOLS에 대한 상세 정보는, "UG FLEXLM 사용자 가이드"를 참조한다.
NX 부품 파일이 손상됐습니까?
NX 는 NX 부품 파일이 손상되었는지를 확인하는 UG_INSPECT.EXE 라고 하는 도구를 공급한다. 이 도구는 NX UGII 디렉토리에 있으며 명령 프롬프트 창에서 실행된다. 이 도구에 대한 정보를 얻기 위해, 명령 프롬프트 창을 열고, ug_inspect –help 을 입력하고 Enter를 누른다.

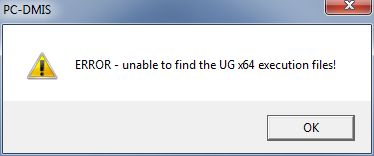

"오류 - UG x64 실행 파일을 찾을 수 없다!" 라는 오류 메시지를 받은 경우, 실행하고 있는 PC-DMIS의 버전은 64비트이지만 PC-DMIS는 NX DCI의 32비트 버전을 호출하려고 한다. 이 문제를 해결하기위해 NX DCI 소프트웨어의 64비트 버전을 설치한다.
