레이저 자동 특성은 수평과 수직 절단 영역이 있다. PC-DMIS는 절단 영역 내의 모든 스캔 지점을 초기에 계산한다.
3D 특성 (표면 지점, 평면, 원기둥, 원뿔, 그리고 구)의 경우, 이 설정은 각 스캔된 지점의 추정된 법선을 특성 이론상의 법선 또는 CAD 모델이 사용되면 CAD 표면의 벡터와 비교한다.
PC-DMIS는 특성을 측정할 때 이 각도를 벗어나는 벡터가 있는 점을 제외한다.

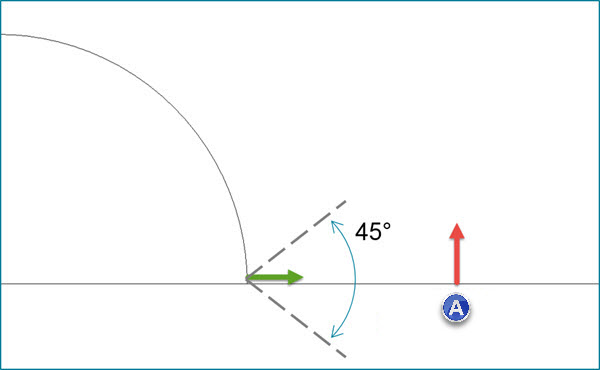

(A) - 평면 (인접 표면)
3D 레이저 자동 점 특성에 적용된 최대 입사각의 예
양면에서 스캔된 얇은 판금 부품에서, 레이저 자동 표면 점이 만들어졌다.
특성 수집 - 그것이 부품 편차를 포함하도록 수직 절단 영역이 설정된다, 이 경우 판금 두께보다 크다.

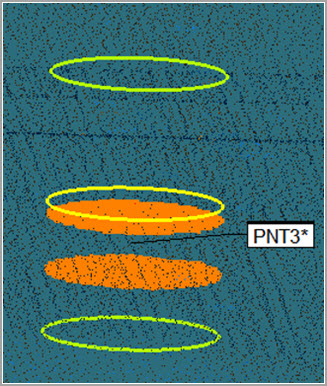

이 이미지에서, 스캔은 최대 입사각을 사용하지 않는다:
스캔된 지점의 법선은 고려되지 않기 때문에, 수집된 지점은 부품의 양쪽면의 데이타를 사용한다.

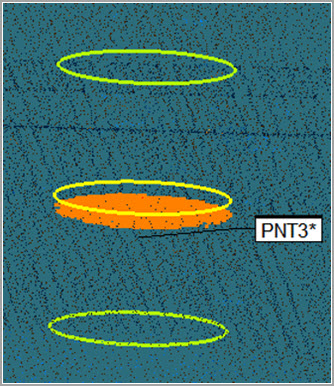

이 이미지에서, 스캔은 60 도의 최대 입사각 을 사용한다:
소프트웨어는 절단 영역의 각 지점의 추정된 법선을 레이저 자동 표면 지점 이론상의 법선과 비교한다. PC-DMIS는 특성 계산을 위해 이 각도를 벗어나는 점을 사용하지 않는다.
3D 레이저 자동 구 특성에 적용된 최대 입사각의 예
인접한 표면을 제외시키기 위해 이전에 추가적인 단계와 수동 선택이 필요한 구의 레이저 수집

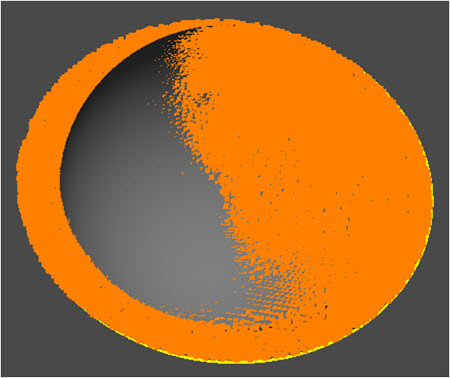

이 이미지에서, 최대 입사각은 사용되지 않는다:
PC-DMIS는 구 계산을 위해 인접 평면의 데이타를 사용한다.

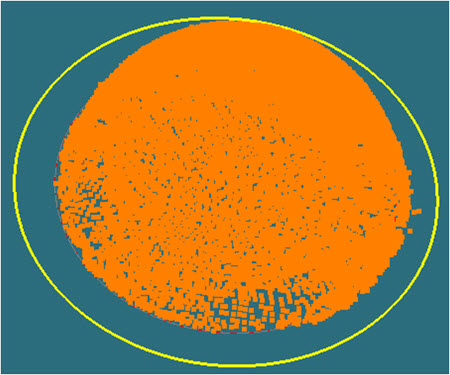

이 이미지에서, 60 도의 최대 입사각이 사용된다:
PC-DMIS는 몇가지 외부 지점을 포함한다.

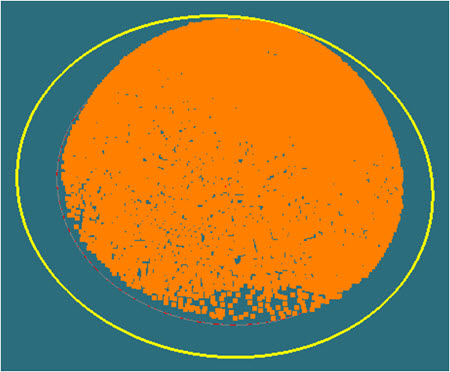

이 이미지에서, PC-DMIS는 45도의 최대 입사각을 사용한다:
이 마지막 예에서, 실제 구체 데이타가 가장 잘 나타난다.
