레이저 자동 원의 비율을 측정할 수 있다. 다음과 같은 경우 원의 비율를 측정해야 할 수도 있다:
시작 및 끝 각도는 이미 CAD 모델에 정의되어 있다.
완전한 원이 CAD 모델에 정의되어 있지만, 실제 점구름 데이타는 일치하지 않는다.
CAD 모델에서 시작 각도와 끝 각도가 잘못 정의되었을 수 있다.
이들은 비율을 측정하는데 사용할 수 있는 특성과 매개 변수이다:
PC-DMIS가 시작 및 끝 각도를 계산하도록 활성화하기위해 CAD 모델을 한번 클릭한다.
시작 각도와 끝 각도를 정의한다. 자동 특성 대화 상자의 측정 속성 영역에서 시작 각도 및 끝 각도 상자에 각도를 입력할 수 있다. 이들 상자에 대한 상세 정보는, "원-별 매개 변수"를 참조한다.
방향 (시계 방향 또는 시계 반대 방향)을 포함한 모든 레이저 자동 원의 특성을 수정한다. 상세 정보는, "원-별 매개 변수"를 참조한다.
전체 부품을 나타내는 점구름은 수백만개의 점을 포함할 수 있다. PC-DMIS는 모든 매개변수를 분리 루틴으로 전달한다. 분리 루틴은 주어진 점구름의 부분 집합을 만드는 코드이다. 수평 및 수직 절단 매개변수는 부분 집합을 제한한다. 그런 다음 PC-DMIS는 이 부분 집합에서 도형 요소를 수집한다. 이것은 전체 점구름보다 쉽고 빠르다.
명령모드의 예
다음은 명령 모드에서 편집창의 예이다:
CIR_PARA_1 =FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
SHOW FEATURE PARAMETERS=YES
SURFACE=THICKNESS_NONE,0
RMEAS=NONE,NONE,NONE
GRAPHICAL ANALYSIS=YES,0.5,0.01,0.01
SHOW_LASER_PARAMETERS=YES
REFERENCE ID=COP1
HORIZONTAL CLIPPING=2,VERTICAL CLIPPING=1
RINGBAND=ON,INNER OFFSET=0.5,OUTER OFFSET=1.5
OUTLIER REMOVAL=OFF
REMOVE POINTS WITH NORMALS OUTSIDE=OFF
요약 모드 예
다음은 요약 모드의 편집창의 예이다:
FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
CAD 선택 예
다음은 자동 특성 대화 상자, CAD 모델 및 편집창의 예이다:

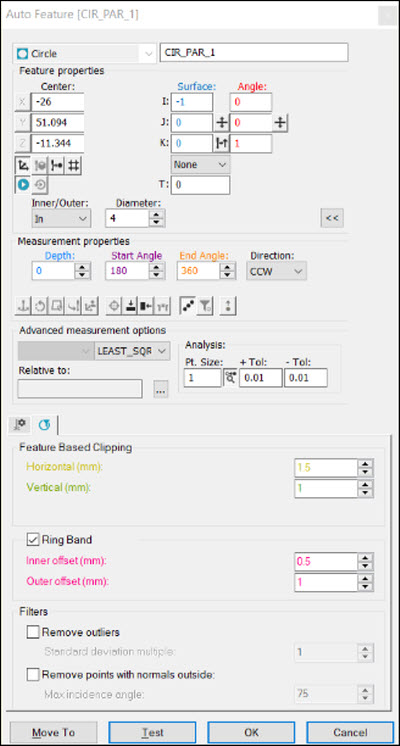

자동 특성 대화상자

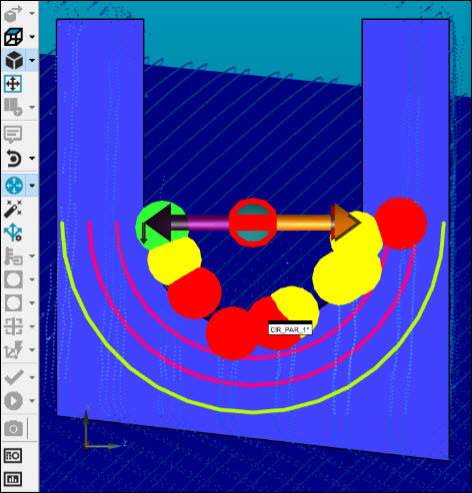

CAD 모델

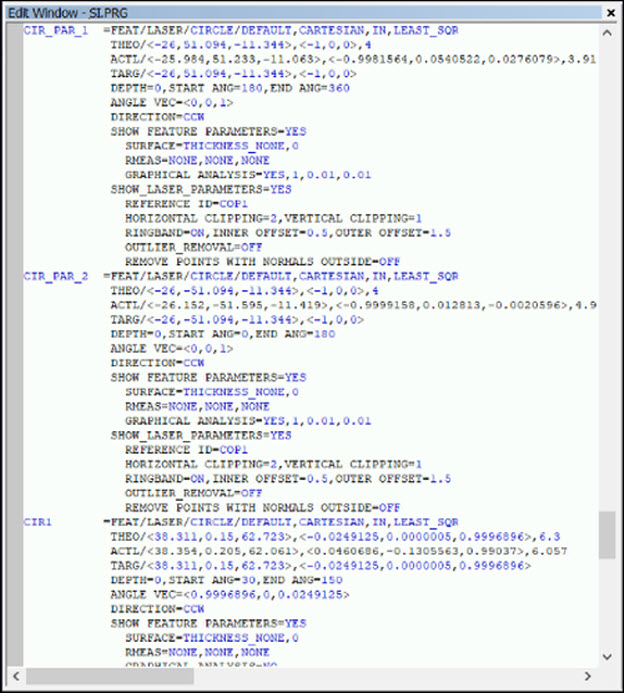

편집창
부품 분산 예
다음은 부품 분산 제거 :자동 특성 대화 상자, CAD 모델 및 편집창의 예이다:

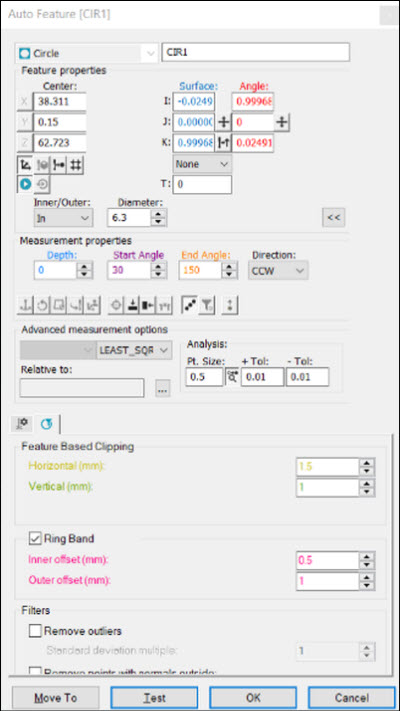

자동 특성 대화상자

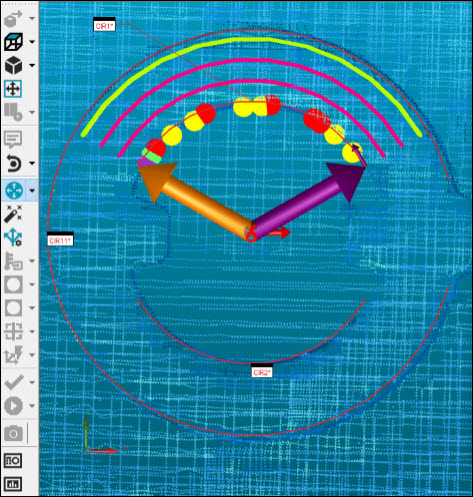

CAD 모델

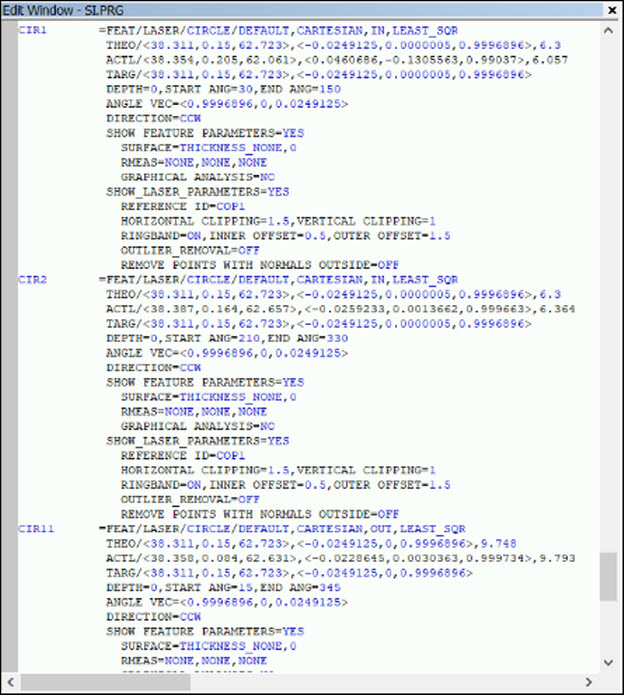

편집창
