지름 - 이 상자의 값은 원뿔의 지름을 정의한다.
길이: - 이 상자의 값은 원뿔의 축의 길이(높이) 를 제공한다. 길이 매개변수는 이론상의 값으로만 타당하다. PC-DMIS는 실제 길이 측정을 수행하지 않는다.
내부/외부 - 이 매개변수는 원뿔이 내부 원뿔 (구멍) 또는 외부 원뿔 (볼트) 인지 여부를 정의한다.
프로브 도구상자의 레이저 스캔 속성 탭에서 오버스캔 값을 위한 대부분의 다른 레이저 자동 특성과 같지 않게, 음의 값을 사용해야 한다.
이것은 원뿔 축을 따라 원뿔 영역의 측정을 제한한다.
깊이 - 이 매개변수는 원뿔의 외부 지름(외부 원뿔) 또는 원뿔의 중앙 축 (내부 원뿔) 과 관련된 레이저 초점의 위치를 제어한다. 이것은 레이저가 원뿔의 표면에 얼마나 먼지 또는 얼마나 가까운지를 지정해서 원뿔의 표면에 레이저 줄무늬가 어떻게 닿는지를 제어할 수 있게 한다. 0 (영) 의 깊이는 표면 평면에서 가장 낮은 깊이에 있는 데이타를 사용해서 표면 평면 높이에서 이 특성이 계산되게 한다. 다른 값의 깊이는 소프트웨어가 해당 깊이에서 계산을 수행하도록한다.
중앙 오프셋 - 이 값은 볼트의 원쁄 부뷴의 중앙을 식별한다.
검색 길이 - 이 값은 원뿔 부분의 길이를 식별한다.
압출된 가장자리가 없는 평면 특성을 위한 깊이의 기본값은 영이다. 부품의 이미지에서 특정 요구가 있는 경우에만 다른 값으로 이것을 변경해야한다. 그렇지않으면, PC-DMIS 는 지정된 깊이로 지점을 찾기 위해 시도하지만 성공하지 못한다. 이것은 특성 추출 모듈에서 특성 계산 오류가 발생하게 된다.

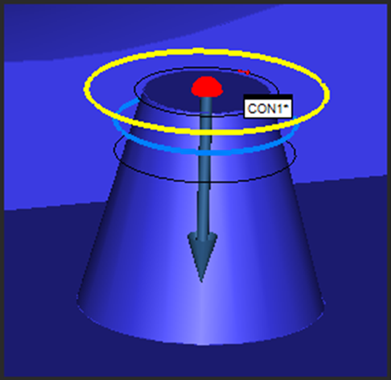

다음을 보여주는 그래픽 디스플레이 창의 샘플 외부 원뿔:
지름 (상부 검정색 원)
길이 (하부 블랙 원)
깊이 (파랑 원)
중앙 지점 (노랑 원)

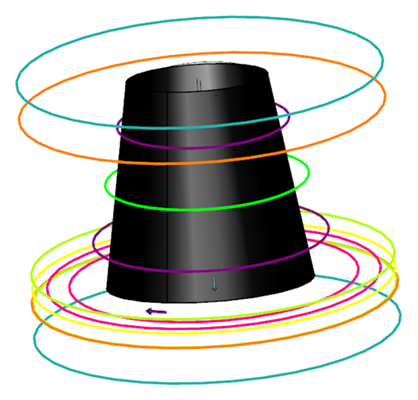

다음을 보여주는 그래픽 디스플레이 창의 샘플 외부 볼트 원뿔:
검색 길이 (자주색 원)
중앙 오프셋 (라임 그린 원)
지점 분리 (오렌지 원)
중앙 지점 (노랑 원)
절단 평면 (초록 원)
오버스캔 (해록색 원)
링 밴드 (핑크 원)
