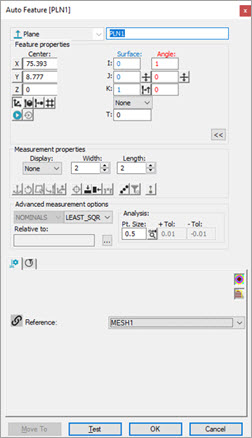

레이저 자동 특성 대화상자로 메쉬 데이타 개체에서 레이저 자동 특성을 수집할 수 있다.
메쉬 데이타 개체에서 레이저 자동 표면 지점을 수집하는 방법에 대한 상세 정보는, "메쉬에서 레이저 자동 표면 지점 수집"을 참조한다.
측정 루틴에 메쉬가 하나만 있는 경우, PC-DMIS는 참조 데이타 개체로 메쉬를 기본값으로 사용한다. COP (또는 둘 이상의 COP)와 하나 이상의 메쉬 데이타 개체가 있는 경우, 프로브 도구상자의 특성 수집 탭의 참조 목록에서 올바른 참조 데이타 개체를 선택해야한다.
PC-DMIS가 메쉬 데이타 개체에서 레이저 자동 특성을 수집할 때, 그것은 먼저 수평 및 수직 절단으로 정의된 수집 영역 내부의 모든 삼각형 정점을 고려한다. 수집 영역 내에 있는 지점을 보기위해, 레이저 스캔 속성 탭에서 분리된 지점 보여주기/숨기기 버튼 (
)을 클릭한다.
특성을 측정하고 그것의 측정된 지점을 보기위해 테스트 버튼을 클릭한다.
메쉬 데이타 개체에서 수집된 특성의 예

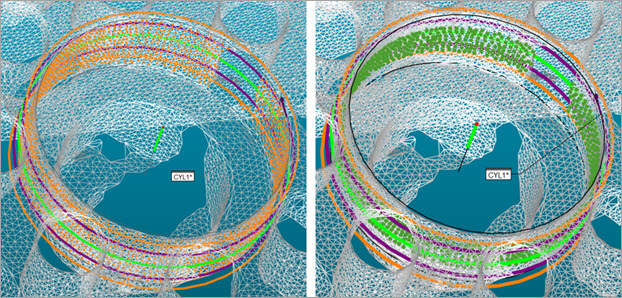

메쉬 데이타 개체에서 수집된 원기둥 자동 특성의 예

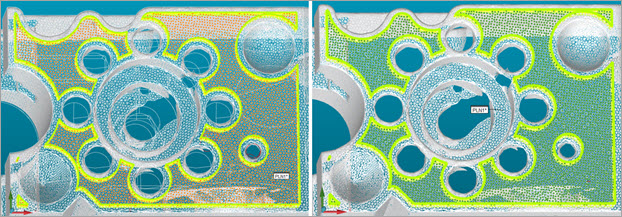

메쉬 데이타 개체에서 수집된 평면 자동 특성의 예
주황색 지점은 수집 영역내에서 발견된 분리된 지점을 보여준다.
녹색 지점은 PC-DMIS가 테스트 버튼을 클릭할때 테스트 작업을 수행한 후에 측정된 지점을 보여준다.
