특성을 바탕으로 한 클리핑 매개변수들

평면이 아닌 자동 특성을 위한 특성 기반 절단 영역

PC-DMIS 는 수평 상자에 거리를 입력할때 그리고, 수직 상자를 사용할 수 있을때, 수평와 수직 양쪽 방향으로 레이저 데이타를 절단할 수 있다. 이 거리는 정의된 거리의 밖의 모든 레이저 데이타를 절단하고 그것이 특성을 수집할때 그 데이타를 제외한다.

또는, 3D 특성의 경우, 표면의 모든 CAD 요소 주위의 오프셋 경계 내에서 데이타를 자를 수 있다. 이것은 또한 CAD 분리라고 한다. 이 오프셋 경계에 대한 정보는, 아래의 "CAD 오프셋"을 참조한다.

원뿔 자동 특성의 경우:

• 수평 옵션의 값은 원형 경계 (특성 점이 있는 범위 내)가 이론적 지름보다 얼마나 큰지 정의한다.

• 수직 옵션의 값은 원통형 경계 (특정 점이 있는 범위 내)가 이론적 길이보다 얼마나 긴지 정의한다.

가로 절단과 세로 클리핑(절단하기)

모든 자동 특성은 수평 절단을 지원한다. 이들 특성은 수직 절단을 지원한다:

• 원

• 원추

• 원통

• 다각형

• 가장자리 지점

• 원형 슬롯

• 사각 슬롯

• 표면 지점

• 평면

PC-DMIS는 특성 기반 절단 링에 정의된 절단 거리를 컬러 링으로 보여준다. 수평 절단은 노란색 링으로 나타나고 수직 절단은 밝은 녹색 링으로 나타난다.

수평 내부 절단

내부 특성만의 경우, 가장 안쪽의 노란색 링으로 나타나는 수평 내부 절단을 적용할 수 있다.

이들 특성은 수평 내부 절단을 지원한다:

• 원

• 다각형

• Round Slot

• 사각형 슬롯

특성의 이론상의 크기의 0에서 (이론상의 크기의)절반 사이의 수평 내부 절단 크기를 지정할 수 있다. 각 특성의 이론상의 크기는 다음과 같이 정의된다:

• 원 지름

• 다각형의 내경

• 둥근 슬롯 또는 사각형 슬롯의 너비와 길이 사이의 최단 값

수평 내부 절단 매개 변수는 특성 수집 탭의 특성 기반 절단 영역에서 사용할 수 있다. 이 값을 설정하기위해 설정 편집기에서 Inner_Horizontal_Clipping 항목을 또한 사용할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서의 "Inner_Horizontal_Clipping"항목을 참조한다.

절단의 예

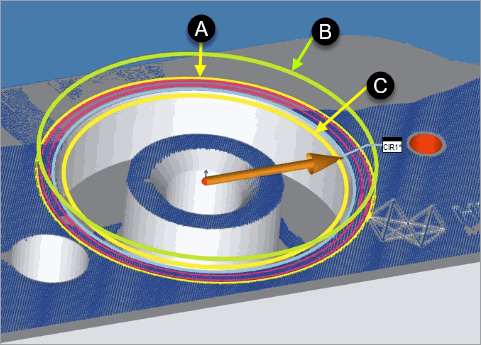

다음과 같은 샘플 원 자동 특성:

A - 수평 외부 절단 링

B - 수직 절단 링

C - 수평 내부 절단 링

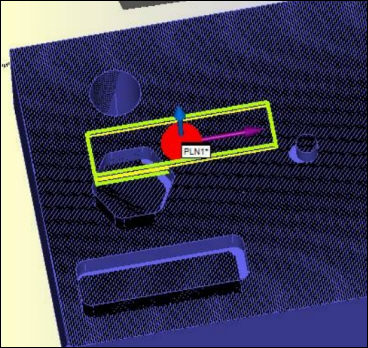

수평 및 수직 절단이 활성화된 샘플 평면 자동 특성

CAD 오프셋

평면 자동 특성을 위한 특성 기반 절단 영역

모든 3D 자동 특성 및 모든 3D 구성 수집 특성 (평면, 원추, 원통 및 구)를 위해 CAD 오프셋 옵션을 활성화할 수 있다. CAD 오프셋 옵션은 PC-DMIS가 선택한 CAD 면 경계에서 "멀어지고" 특성의 가장자리까지 오프셋 거리 내에 있는 점을 제거할 수 있는 방법을 제공한다.

이 표시란을 선택하면, PC-DMIS 는 표면의 CAD 모델에서 각 특성의 주변에 노란색 오프셋 경계를 만든다.

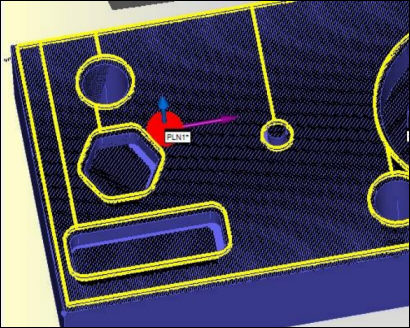

CAD 기반 절단이 활성화된 평면 자동 특성의 예

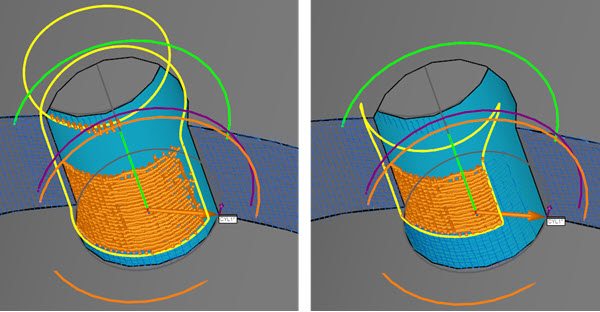

CAD 오프셋이 1(왼쪽)이고 CAD 오프셋이 3(오른쪽)인 원기둥 자동 특성의 예

PC-DMIS는 고려된 점의 영역을 보여주기위해 선택된 표면 주위에 경계를 그린다. CAD 오프셋 옵션을 사용할 때 CAD면을 선택해야한다.
