플러쉬와 갭 그래픽 분석

플러쉬와 갭 그래픽 분석은 이 세 영역으로 구성된다. 이 제목의 하부에 있는 도표를 본다:

1. 갭 영역 - 갭 영역에서, 분석된 지점들은 갭 지점의 중앙에 자리한 상자에 있고 갭 벡터를 따른다. 상자의 높이는 갭 길이 값의 60 % 이다. 너비는 갭 길이 값의 130 % 이다.

2. 마스터 플러쉬 영역 - 마스터 플러쉬 영역에서, 지점은 마스터 가장자리 벡터의 반대 방향에 있는 마스터 면 지점에서 시작하는 영역에서 분석된다. 그것은 갭 길이 값의 60 % 인 길이를 가진다.

3. 게이지 플러쉬 영역 - 게이지 플러쉬 영역에서, 지점은 게이지 가장자리 벡터의 반대 방향에 있는 게이지 면 지점에서 시작하는 영역에서 분석된다. 그것은 갭 길이 값의 60 % 인 길이를 가진다.

플러쉬와 갭 분석은 이들 측정된 항목들을 사용해서 수행된다.

• 갭 지점과 벡터

• 마스터 면 지점

• 마스터 면 표면과 가장자리 벡터

• 게이지 면 지점

• 게이지 면 표면과 가장자리 벡터

PC-DMIS 는 이들 네개의 측정된 참조 평면으로부터 플러쉬와 갭 측정된 지점의 거리를 계산한다:

• 첫 두 평면들은 두개의 측정된 최소 거리 지점들(갭 거리가 계산된 곳인) 과 측정된 갭 벡터로부터 정의된 갭 분석 참조 평면이다.

• 세번째 평면은 측정된 마스터 면 분석 참조 평면이다. 그것은 측정된 마스터 면 지점과 측정된 마스터 면 표면 벡터로 정의된다.

• 네번째 평면은 측정된 게이지 면 분석 참조 평면이다. 그것은 측정된 게이지 면 지점과 측정된 게이지 면 표면 벡터로 정의된다.

분석 시간을 단축하기 위해, PC-DMIS는 절단 평면 (0.5 mm 또는 0.19685 인치 이하인) 과 가장 가까운 지점들만을 사용한다.

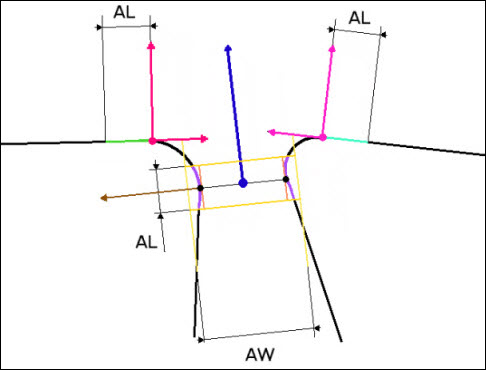

그래픽 분석 도표:

키:

AL - 분석 길이. 그것은 갭 길이 값의 60 % 이다.

AW - 분석 너비. 그것은 갭 길이 값의 130 % 이다.

- 최소 거리 지점

- 갭 벡터

- 갭 지점과 뷰 벡터

- 게이지 면 지점과 벡터

- 마스터 면 지점과 벡터

- 마스터 면 플러쉬 분석 영역. 참조 평면.

- 게이지 면 플러쉬 분석 영역. 참조 평면.

- 갭 분석 영역

- 갭 분석 참조 평면
