이들 매개변수의 시각적 예를 위해, 아래의 도표를 본다.
플러시 - 이 상자는 두개의 일치하는 판금 부분 사이의 높이의 차이를 결정한다. 비 간극 값이 플러스 또는 마이너스인지의 여부는 “마스터” 면보다 그것이 높거나 또는 낮은 여부에 따라 달라진다.
갭 - 이 상자는 두 일치하는 판금 부분 사이의 거리 (동일 평면에서) 를 결정한다.
들여쓰기 - 들여쓰기는 PC-DMIS 가 플러시를 측정하는 갭의 가장자리에서의 거리를 지정한다.
스페이서: 이것은 계산에서 사용된 표면 법선들을 계산하기 위해 사용된 들여쓰기 지점에 있는 원이다.
Gap Dir (Vector) - 특성 속성 영역의 이들 상자는 갭의 방향을 정의한다.

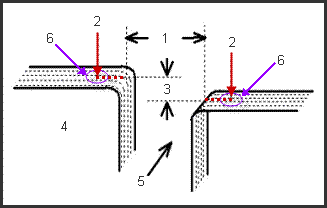

비간극과 간극 그림
키:
1 - 틈
2 - 들여쓰기
3 - 플러시 (마이너스 플러시는 왼쪽에서 보여진다)
4 - 마스터 면
5 - 절단 벡터
6 - 스페이서
"마스터" 면은 언제나 스캔/갭 방향의 왼쪽이다.
스캔의 방향은 지정된 절단 벡터에 의해 제어되고 레이저 줄의 방향이 아니다.
스캔의 방향
(A) - 마스터쪽 (B) - 스캔 이동(움직임)
"마스터" 면은 언제나 절단 벡터의 왼쪽이다.

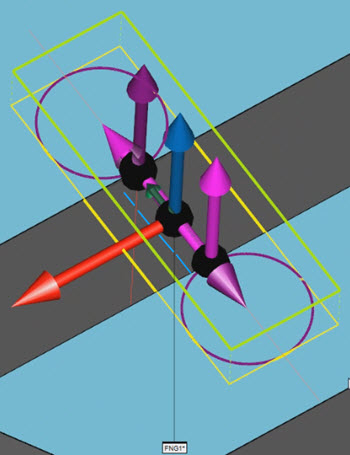

그래픽 디스플레이 창의 샘플 비간극 및 간극 자동 특성. 이것은 들여쓰기(빨간색 선), 스페이서(자주색 원), 깊이(파란색 선), 수평 절단 영역(노란색 선), 수직 절단 영역(녹색), 뷰 벡터(파란색 화살표) 및 절단 벡터(빨간색)을 보여준다.
