자동 높은 지점 버튼
현재 작업 면에서 가장 높은 지점을 찾기 위해 부품에서 사용자 정의된 영역을 검색하기 위해 자동 고 지점 옵션은 사용한다. 이것은 가장 높은 지점의 영역을 검색한다. 그것은 측정 루틴에서 기존의 지점을 검색하지 않는다.
높은 점 특성을 실행할 때, PC-DMIS 는 검색 영역내에서 가장 높은 점을 검색한다음 반환한다. 검색 결과는 그것의 X, Y, 그리고 Z 좌표와 접근 벡터에 의해 정의된 단독 지점이다.

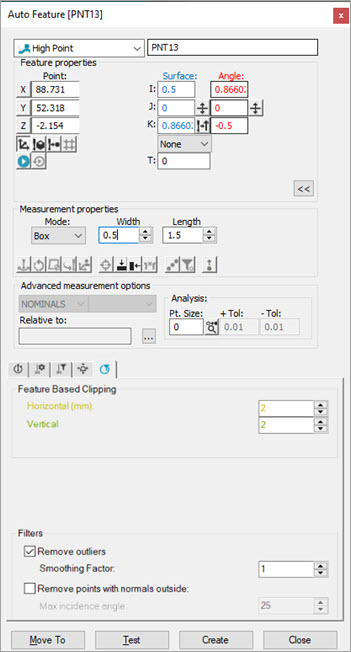

자동 특성 대화상자 - 높은 지점
레이저 센서로 레이저 고 지점을 측정하기위해, 다음을 수행한다:
자동 특성 대화상자 (삽입 | 특성 | 자동 | 지점)를 열고 높은 지점 을 클릭한다. 자동 특성 또는 QuickMeasure 도구바 (보기 | 도구바)에서도 사용할 수 있다.
다음 중 하나를 수행한다:
지점에 위치와 벡터를 지정하기위해 그래픽 디스플레이 창에서 CAD 를 클릭한다. 나머지 정보는 수동으로 입력한다.
그래픽 디스플레이 창에서, 지점 위치로 기계를 이동하기 위해 레이저 탭을 사용한다. 그다음, 특성 속성 영역에서, 위치에서 지점 읽기 버튼(
)을 클릭한다. 나머지 정보는 수동으로 입력한다.
X, Y, Z, I, J, K, 기타를 위한 모든 이론상의 정보를 수동으로 입력한다.
측정 속성 영역의, 모드 목록에서 상자 또는 원형 선택한다. 이 영역에 대한 상세 정보는, PC-DMIS 핵심 문서의 "측정 속성 영역"부분을 참조한다.

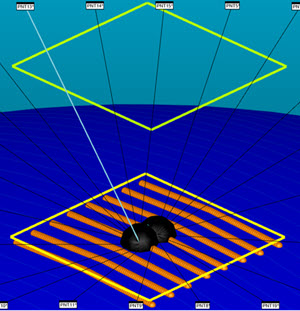

모드 목록에서 상자를 선택하면, PC-DMIS는 높은 지점 특성을 정의하기위해 직사각형 검색 영역을 정의한다. 영역을 정의하기위해 너비 및 길이 상자를 사용할 수 있다.

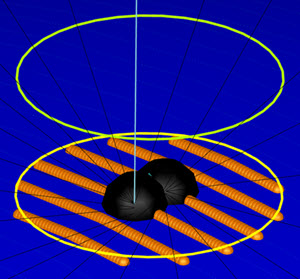

모드 목록에서 원형을 선택하면, PC-DMIS는 고 지점 특성을 정의하기위해 원형 검색 영역을 정의한다.
위의 두 이미지에서 보여진 것과 같이 검색 영역 내부의 분리된 지점을 보기위해 프로브 도구 상자의 레이저 스캔 속성 탭에서 분리된 지점 보기 버튼 (
)을 클릭한다.
참조 목록에서, 고 지점을 수집하거나 직접 측정을 위해 비활성화를 선택하기위해 점구름 (COP) 또는 메쉬 특성을 선택한다
프로브 도구상자의 레이저 스캔 속성, 레이저 필터 속성 및 레이저 절단 영역 속성 탭을 보고 필요한 모든 정보를 입력한다.
특성 생성 전 테스트하기위해 테스트 버튼을 클릭할 수 있다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
만들기를 클릭한다음 닫는다.
