레이저 절단 영역 속성 탭
레이저 절단 영역 속성 탭은 센서의 뷰의 필드내의 지정된 영역 외부의 데이타를 제거하기 위해 매개변수를 지정할 수 있게 한다. 이것은 관련 데이타만을 저장할 수 있게 한다.
종석: 레이저 뷰 (아래 참조)의 큰 녹색 사다리꼴은 센서의 최대 시야를 나타낸다. 절단 영역은 이 시야내에 있다.
감지기를 바탕으로 한 절단 영역: 감지기의 뷰의 필드내에 작은 녹색 사다리꼴.

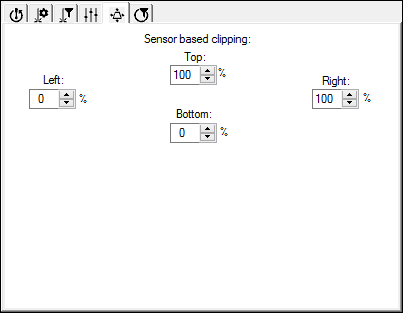

상단, 왼쪽, 오른쪽 및 하단 상자는 절단 영역을 제어할 수 있게 하는 0 에서 100 퍼센트의 값으로 설정될 수 있다. 이것은 불필요한 데이타를 삭제할 수 있게 한다.
하단과 왼쪽 값이 0 % 이고 상단과 오른쪽 값이 100 % 일때, 센서는 수집된 모든 데이타를 유지한다 왜냐하면 절단 영역은 최대 뷰의 필드와 동일하기 때문이다.
상부 85, 하부 85, 오른쪽 85, 왼쪽 15,그리고 오른쪽 15 를 사용한 절단 데이타의 예
예를들어, 구멍을 측정할때, 절단 영역을 사용할 수 있다. 왜냐하면 이웃한 특성으로부터의 데이타가 특성 계산을 방해하는것을 원하지 않기 때문에, 절단된 영역을 제어할 수 있다, 그러므로 원하지 않는 데이타를 제거한다.
선 끌기
원하는 비율을 설정하기위해 포인터를 사용하고 작은 녹색 사다리꼴의 절단 영역 선을 끌 수 있다.
