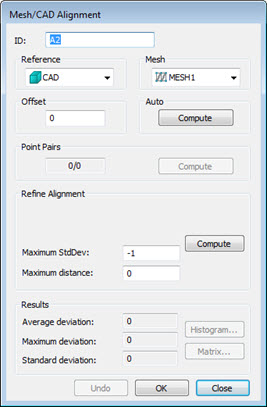

메쉬/CAD 좌표일치 대화상자의 기본 뷰
메쉬/CAD 좌표일치 대화상자는 이들 옵션을 포함한다:
ID - 이 옵션은 좌표일치를 위한 id 레이블을 보여준다.
참조 - 일반적으로 CAD 자체 또는 정의된 메쉬에서, 좌표일치를 위한 참조 개체를 선택한다. 메쉬가 선택된 참조에 정렬된다.
메쉬 - 이 목록은 좌표일치에 사용할 메쉬를 선택할 수 있게 한다.
오프셋 - 이 옵션은 표면 CAD 모델을 위한 오프셋 값을 정의하고 전형적으로 판금 부분과 함께 사용된다. 메쉬 데이타를 표면 CAD 모델에 나타나지 않은 다른 면과 정렬할 수 있도록 오프셋 값을 적용하면 표면 CAD 모델에 두께를 제공한다. 예를 들어, 부품 상단의 표면 CAD 모델이 있지만, 해당 하단 표면과 정렬하려는 경우, 하단 면에 스캔된 데이타를 정렬하기 위해 부품 두께의 오프셋 값을 적용할 수 있다. 표면 법선 벡터와 같은 방향으로 두께를 적용하려면 양수 값을 사용한다; 표면 법선과 반대되는 두께를 적용하려면 음수 값을 사용한다. CAD 에 메쉬의 좌표일치를 위해서만 사용할 수 있다.
자동 - 이 영역은 계산 버튼으로 CAD를 메쉬와 자동으로 맞출수 있게 한다. CAD 에 메쉬의 좌표일치를 위해서만 사용할 수 있다.
점 쌍 - 이 영역은 메쉬에서 선택된 점에 해당하는 CAD에서 선택된 점을 기반으로 대략적인 좌표일치 만들 수 있게 한다. 필요한 쌍을 선택했을때, 대략적인 좌표일치를 수행하기 위해 계산 버튼을 클릭한다.
좌표일치를 조정 - 이 영역은 좌표일치를 더 조정할 수 있게 한다. 최대 거리 옵션만이 메쉬에서 메쉬 좌표일치를 위해 사용될 수 있다.
만들어지고 있는 좌표일치에 따라, 대화상자의 좌표일치를 조정 영역은 다음 항목으로 구성될 수 있다:
총 지점 -이 상자에는 좌표일치를 조정하기 위해 사용되는 무작위 샘플 지점의 수를 정의한다. 이 수는 적어도 3 의 값이 되어야 한다. 좋은 수는 약 200 지점이다.
최대 반복 - 이 상자는 좌표일치를 조정하기 위해 절차가 만드는 반복의 수를 정의한다.
계산 - 이 버튼은 조정된 좌표일치 절치를 시작한다. 상태 바의 진행률 바는 절차가 좌표일치의 반복을 처리하는 동안 진행률을 보여준다.
최대 표준편차 - 이 상자는 자동 정렬을 실행하는 동안 사용되는 최대 표준 편차를 정의한다. 입력된 값이 명령을 실행중에 초과하면, CAD/점구름에서 선택적으로 지점 쌍을 선택할것이 요청된다. -1 의 값은 최대 표준편차 기능을 비활성화한다.
최대 거리 - 이 상자는 유효한 메쉬 점을 위해 CAD에서 PC-DMIS가 검색하는 최대 거리를 정의한다. 값이 없으면, PC-DMIS는 기본값 0(영)을 사용하며 최대 거리는 CAD 경계 상자 거리의 절반이 된다.
결과 - 이 영역은 다음의 항목을 포함한다:
CAD 모델의 데이타와 비교된 메쉬 데이타의 평균 편차, 최대 편차, 그리고 표준 편차를 보여주는 정보 상자.
히스토그램 - 이 버튼은 메쉬에서 무작위로 지점의 샘플을 취해서, 그들을 CAD 에 투영한다. 좌표일치 히스토그램 대화상자는 그 샘플의 편차를 보여준다.

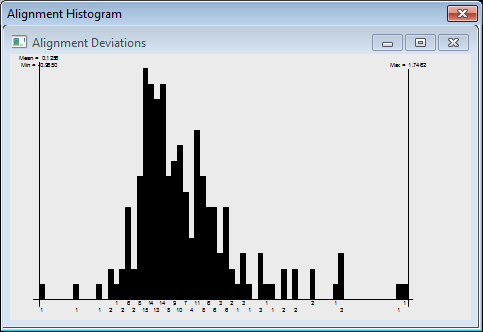

선택한 메쉬를 위한 샘플 좌표일치 히스토그램 대화상자
매트릭스 - 이 버튼은 메쉬 좌표일치를 위한 좌표일치 매트릭스 대화상자를 보여준다. 오프셋과 회전 매트릭스의 메쉬 좌표일치의 값이 보여진다.

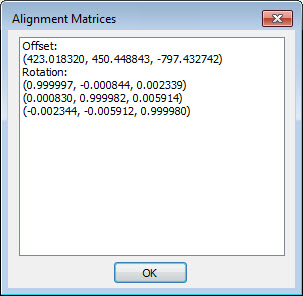

좌표일치를 위한 샘플 좌표일치 매트릭스 대화상자
