점구름 지점 정보 대화상자로, 지점 특정 정보를 볼 수 있다.
이 대화상자를 열기 위해:
그것을 선택하기 위해 편집창에서 COP 명령을 클릭한다음, F9 키를 누른다. COP 명령을 위한 점구름 대화상자가 열린다.
그래픽 디스플레이 창의 점구름 (COP) 에서, 한 점을 클릭한다. 이것은 점구름 지점 정보 대화상자를 연다.

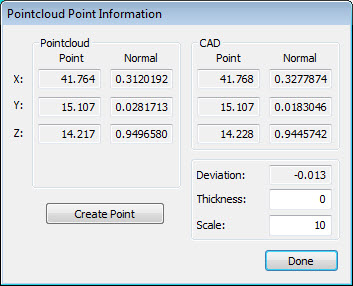

점구름 지점 정보 대화상자
이 대화상자에서, 점구름 지점을 위한 XYZ 와 법선 지점 벡터 값, 또한 선택된 지점을 위한 ID 를 볼 수 있다. 그것은 해당 XYZ 와 법선 벡터 값을 또한 보여준다.
편차 - 이 상자는 점구름 지점에서 해당 CAD 지점까지의 거리를 보여준다.
두께 - 소프트웨어는 점구름 지점을 클릭했을때 그것이 계산하는 CAD 값의 편차에 이 값을 추가한다. 이 값은, 예를들어, CAD 표면 모델이 있고 물질 두께를 추가하려는 경우에 유용하다.
크기조정 이 값은 편차 화살표가 그래픽 디스플레이 창에서 사용하는 크기를 결정한다. 예를 들어, 배율 10은 편차 길이의 열배인 길이를 가진 화살표를 보여준다.
편차 화살표는 그래픽 디스플레이 창에서 지점을 선택했을때 나타난다. 화살표는 CAD 의 지점 편차의 방향을 나타낸다.
점 편차 화살표
점 생성 버튼 - 이 버튼은 선택된 점을 위한 구성된 오프셋 점을 만든다. 소프트웨어는 구성된 오프셋 지점을 다음의 규칙으로 이름을 지정한다음 지점을 측정 루틴에 추가한다: <점구름명>_P<지점 ID> (예를들어, COP1_P185048)
레이저 센서를 사용하면, 지점 만들기 를 클릭할때, 소프트웨어는 구성된 오프셋 지점 대신 레이저 표면 지점을 만든다.
점구름에서 생성된 점
자동 특성들을 위한 점구름 데이타 사용하기
자동 특성 대화상자가 열린 상태에서, 주어진 자동 특성을 위한 입력 데이타를 제공하기 위해 점구름에서 원하는 지점을 클릭할 수 있다. 상세 정보는, "자동 특성 수집"을 참조한다.
