링 밴드 매개변수

특성의 투영 평면과 법선 벡터를 계산하기 위해 링 밴드 영역을 사용할 수 있다. 특성 데이타는 링 밴드의 평면에 투영된다. 다음의 링 밴드 컨트롤은 원, 원형 슬롯과 사각형 슬롯을 위한 특성 수집을 수행하기 위해 사용된다:

링 밴드 - 이 옵션을 선택할 때, 소프트웨어는 다음의 링 밴드 옵션을 활성화한다:

PC-DMIS 버전 2020 R1 이전에는, 링 밴드 옵션으로 CAD 모델에서 원통을 선택할 때, 소프트웨어가 평면에 링 밴드를 설정한다. 평면은 CAD 모델의 디자인를 기반으로 원통 특성의 하단에 있는 가상 평면이다.

문제는 평면이 실제가 아니며 교차점을 얻기위해 가상 평면을 관통해서 원기둥을 정의하는 것이 올바르지 않다는 것이다. 그 이유는, 검사중인 부품에 따라, 원통과 평면 사이에 여러 구성 요소가 있을 수 있기 때문이다.

결과적으로, 원통과 평면 사이의 교차점의 이론상의 값이 Z 축에서 일부 값만큼 벗어난다. 실제 평면이 링 밴드 영역에 포함되도록 올바른 Z 위치에서 측정되도록 수직 절단을 설정하면 올바른 측정 값을 얻을 수 있다. 이론상의 값이 잘못되었으므로 보고된 편차에 문제가 있다.

링 밴드 표시란을 선택할 때, 평면 선택 켜기/끄기 버튼을 활성화한다. 레이저 프로브 도구 상자의 특성 수집 탭에 있는 링 밴드 부분에서 이 버튼을 찾을 수 있다. 해당 평면에 링 밴드 컨트롤을 설정하고 소프트웨어가 이론상의 값을 올바르게 업데이트하도록 버튼을 클릭하고 CAD 모델에서 원하는 평면을 선택한다.

2D 특성 (원, 다각형, 원형 슬롯 및 사각형 슬롯)을 프로그램할 때, PC-DMIS가 프로그램하는 평면을 선택하고 특성을 수집할 수 있다. 이것을 수행하기위해, 평면 선택 켜기/끄기 버튼을 클릭하고 그래픽 디스플레이 창에서, 평면을 선택한다. 2D 특성의 Z 이론상의 값은 해당 평면으로 이동한다. PC-DMIS는 선택된 평면에서 정의된 깊이 위치에서 선택된 평면을 계산한다. 그런 다음 특성은 이 평면에 투영된다.

2D 특성을 수집하기위해 링 밴드 평면을 선택하기 전의 예: Z 이론상의 값 = 69

2D 특성을 수집하기위해 링 밴드 평면을 선택한 후의 예: Z 이론상의 값 = 70

깊이 매개 변수 설정은 계산에 중요하다. 이유는 2D 특성을 계산하기위한 점을 검색하기위해 특성 수집기가 이 값을 사용하기 때문이다. 계산은 선택한 평면과 관련된 깊이 매개 변수 값을 사용한다.

특성을 수집할 점구름의 해당 깊이에서 점이 있는지 확인하는 것은 귀하의 책임이다.

PC-DMIS는 자동 원, 자동 원형 슬롯 및 자동 사각형 슬롯이 비활성화된 경우 다음 기본값을 사용한다:

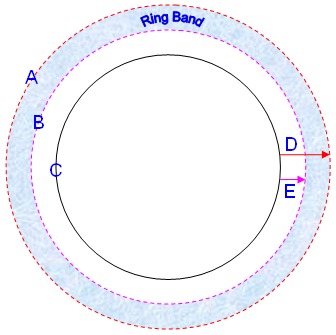

내부 오프셋 - 이 값은 링 밴드의 내부 가장자리를 위한 이론상의 특성 반경 또는 형태의 오프셋을 제공한다. 이 값은 측정 루틴 단위로 표현되고 반드시 영보다 크거나 같아야 한다 (영의 값은 특성 이론상의 값과 일치하는 링 밴드의 내부 가장자리를 뜻한다.) 아래의 이미지를 참조한다.

외부 오프셋 - 이 값은 링 밴드의 외부 가장자리를 위한 이론상의 특성 반경 또는 형태의 오프셋을 제공한다. 이 값은 측정 루틴 단위로 표현되고 반드시 내부 오프셋 값보다 커야 한다. 아래의 이미지를 참조한다.
