CMS 센서는 프로브 도구상자의 레이저 스캔 속성 탭의 하단에 있는 확대/축소로 불리우는 추가 영역을 제공한다. 이 영역은 사전정의된 줌 상태에서 작동하도록 센서에 알려주며, 각 상태는 센서의 빈도, 데이타 밀도, 그리고 시야 (FOV) 너비의 특정 결합으로 이루어진다.

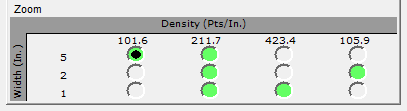

확대/축소 영역의 예
이 영역은 열과 행으로 배열된 옵션 버튼의 그리드를 보여준다. 도표의 상부에서, "세로행들" 은 데이타 밀도를 보여준다. 도표의 측면에서 "가로행들" 은 FOV 너비를 보여준다. 녹색 배경이 있는 옵션 버튼인 올바른 결합만을 선택할 수 있다. 소프트웨어가 부적절한 조합을 사용불가능하게 한다.
스캔 모드 정보를 자세히 설명하는 노란색 도구팁을 보여주기위해 유효한 옵션 버튼 위로 마우스 포인터를 이동할 수 있다.
마우스 아래의 샘플 도구설명
스캔 확대/축소 상태의 예
도움말 뷰어를 최대화한다음, 아래의 이미지들을 클릭한다. 각각 다른 스캔 상태가 레이저 탭에서 디스플레이를 어떻게 변경하는지를 알수 있다:
4.1 Pts/mm 와 124mm 너비
8.4 Pts/mm 와 60mm 너비
16.8 Pts/mm 와 24mm 너비

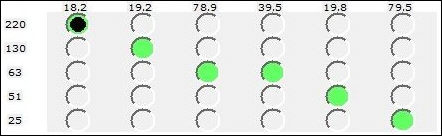

HP-L-20.8 을 위한 사용가능한 스캔 줌 상태
너비 (mm) |
밀도 (Pts/mm) |
 |
