PC-DMIS NC 온도 보정 지원

PC-DMIS NC 는 수동과 컨트롤러 온도 보정 모드의 온도 읽기를 지원한다.

수동 보정 모드

보정 방법 목록에서 NC 수동 모드를 선택한 경우, CNC 파일 생성 후 온도 보정 설정 대화상자가 나타난다. 부품 온도 보정 정보는 입력한 현재 온도가 포함되며 CNC 파일로 직접 전송된다. 이 정보는 결과를 처리하기위해 저널 파일에 기록된다.

센서의 수를 포함해서 부품에 관련된 모든 정보가 필요하다.

이 모드로, 온도 보정 작업을 수행하기 위해 대상 및 결과가 모두 조정된다.

다른 컨트롤러의 출력이 아래에 나타난다.

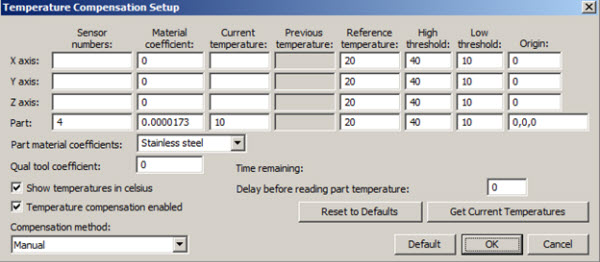

NC 시스템의 수동 모드를 위한 온도 보정 설정 대화상자

Siemens

PCDWRITE(PCD_FILE,21<<" "<<3<<" "<<0.000017300<<" "<<10.000<<" "<<40.000<<" "<<10.000<<" "<<20.000<<" "<<0.000000<<" "<<0.000000<<" "<<0.000000<<" "<<3)

Fanuc

DPRNT[21*6*0.000017300*10.000*40.000*10.000*20.000*0.000000*0.000000*0.000000*3]

FANUC 이더넷

#124=0.000017300

#125=10.000

#126=40.000

#127=10.000

#128=20.000

#129=0.000000

#130=0.000000

#131=0.000000

#132=3

#110=21

G65P1000

Okuma

PUT '21 3 '

PUT '0.000017300 '

PUT '10.000 '

PUT '40.000 '

PUT '10.000 '

PUT '20.000 '

PUT '0.000000 '

PUT '0.000000 '

PUT '0.000000 '

PUT '3'

PUT $0D0A

WRITE C

컨트롤러 보정 모드에서 온도 읽기

보정 방법 목록에서 NC 컨트롤러에서 온도 읽기 모드를 선택하면, 온도 보정 설정 대화상자가 나타난다. 측정 루틴을 프로그램할 때 온도 보정 명령을 올바르게 정의해야한다. 온도 보정 설정 대화 상자는 CNC 파일을 생성할 때 나타나지 않는다. 부품 온도 보정 정보는 CNC 파일에 직접 작성되는 사용자 입력의 센서 번호를 포함한다. 센서 번호는 변수 기준 주소를 기반으로 한 변수 오프셋으로 사용된다. PC-DMIS는 현재 온도로 선택한 변수를 사용한다. PC-DMIS는 이 정보를 저널 파일에 작성하고 그것을 결과를 처리하기위해 사용한다.

필요하면, 센서 번호를 포함해서, 부품과 관련된 모든 정보를 입력한다. 사용자는 컨트롤러의 온도 변수를 업데이트 할 책임이 있다.

이 모드에서, 결과만이 온도 보정 작업을 수행하도록 조정된다.

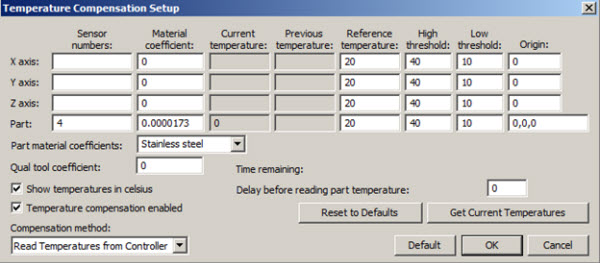

NC 시스템의 컨트롤러 모드의 온도 읽기를 위한 온도 보정 설정 대화상자
