회전 테이블을 조정하기 위해:
새로운 빈 PC-DMIS 측정 루틴을 만든다.
이중 또는 겹친 회전 테이블을 조정하고 있다면, 회전 테이블 설정 대화상자에서 조정 버튼을 클릭하기 전에 테이블 W 또는 테이블 V 를 선택한다. 양쪽 이들 테이블을 위한 실제 축은 또한 영으로 설정되어야 한다. 양쪽 테이블을 위한 다음의 모든 단계를 완료해야 한다.
회전 테이블 설정 대화상자에서, 무한 회전 테이블 조정 대화상자를 열기위해 조정 버튼을 클릭한다.

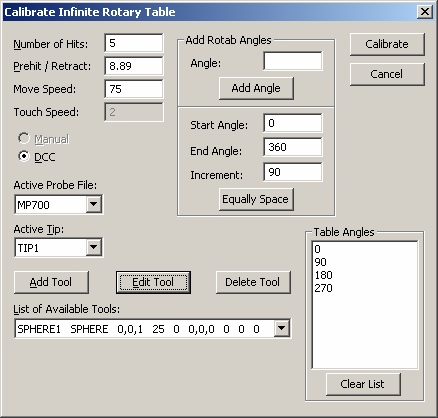

무한 회전 테이블 조정하기 대화 상자
조정 절차를 위한 프로브 매개변수를 지정한다. 접촉의 수 는 조정 도구에서 수행될것이다. 사전접촉/철회 값은 접촉 수행 전과 후에 프로브가 이동하는 접촉 위치의 거리를 결정한다. 이동 속도 값은 프로브의 최대 속도의 퍼센트이다.
조정을 위해 사용할 활성 프로브 파일 과 활성 팁 을 선택한다.
새 조정 도구를 정의하기 위해 도구 추가 를 클릭하거나 기존 조정 도구를 변경하기 위해 도구 수정 을 클릭한다. 상세 정보는, PC-DMIS 핵심 문서의 "하드웨어를 정의" 장에서 "도구 추가" 항목을 본다. 도구의 위치는 기계 좌표에서 회전 테이블의 영도에 있다. 도구 위치를 결정하기위해, 프로브의 "상단" 가까이서 프로브를 이동하고 계수기를 읽은 다음 프로브 반경을 축 중 하나에 더하거나 뺀다. 마지막 단계는 테이블과 관련된 프로브의 방향에 따라 달라진다.
단일 회전 테이블 각도를 추가하기 위해, 각도 상자에 새 각도 값을 입력한 다음 각도를 추가 버튼을 클릭한다. 이것은 테이블 각도 목록에 지정된 각도를 추가한다.
여러 회전 테이블 각도를 추가하기위해, 시작 각도, 끝 각도 및 증가 상자에 각각의 값을 입력한다. 새 회전 테이블 각도를 테이블 각도 목록에 추가하기위해 균등한 간격 두기 를 클릭한다. 그런다음 시작 각도로 시작하고 끝 각도까지 증가시킨다.
조정 버튼을 클릭한다, 회전 테이블을 조정하는데 소프트웨어가 사용하는 명령은 현재 측정 루틴에 기록된다. PC-DMIS 는 모든 구체 지점을 위한 측정 경로를 만든다.

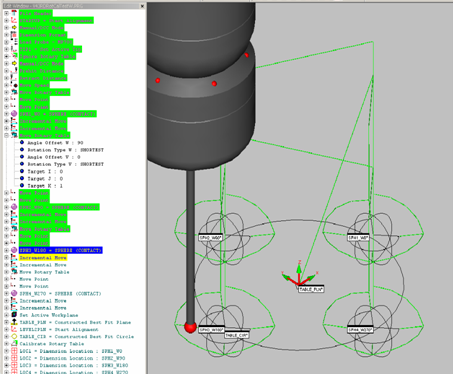

회전 테이블 조정 경로선 및 구 위치
NC 서버 응용 프로그램을 사용해서 조정이 수행될때 실행될 수 있도록 현재 측정 루틴을 저장한다.
NC Server 작업에 대한 상세 정보는, NC Server 문서를 참조한다.
