AT403 과 AT9x0 연속 스캔 모드

AT403 및 AT9x0 레이저 기록장치를 위한 연속 스캔 모드를 설정하기위해, 다음의 단계를 따른다:

1. 매개변수 설정 대화상자(수정 | 선호 | 매개변수)에서, 프로브 측정 탭을 연다.

매개변수 설정 대화 상자—프로브 탭

2. 하드 프로브 스캔 최소값 영역에서, 하나 또는 두 값을 설정한다:

• 시간 델타 (초) - 연속 시간 모드에 사용된다

• 거리 델타 (mm) - 연속 거리 모드에 사용된다

3. 설정을 저장하기위해 적용 을 클릭한다음 대화상자를 닫기위해 OK 를 클릭한다.

4. 기록장치 작업 도구바에서, 모드를 선택한다:

연속 거리

연속 시간

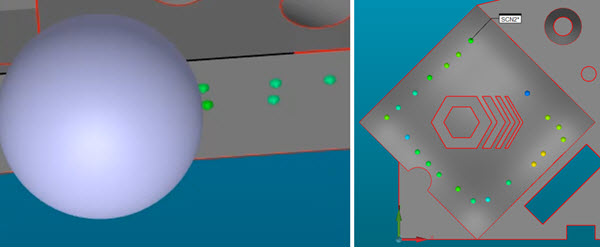

5. (선택적) 실제 부품과 CAD 모델이 정렬된 경우, 프로브 모드 도구바에서 (보기 | 도구바), CAD 모드에서 이론상의 값 찾기 를 활성화한다. 이 단계는 각 스캐닝 지점이 이론상의 값을 가질 수있게 하고 또한 스캔된 접촉을 볼 수 있게 한다.

6. 빠른 시작 창에서, 스캔하려는 특성의 유형을 선택한다 (예를들면, 평면 또는 스캔).

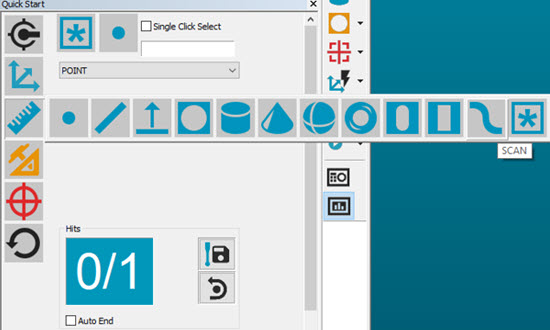

연속 스캔 모드의 빠른 시작 창

스캔 절차는 다음과 같다:스캔 시작, 특성 스캔, 스캔 중지, 종료.

이것을 수행하기위해:

• 스캔을 시작하기위해 Ctrl+I 를 누르고 스캔을 중지하기위해 Ctrl+I를 누른다, 또는 기록장치 측정 도구바에서 연속 스캔 버튼 () 을 사용한다.

• AT403 기록장치의 경우, 연속 스캔을 시작하고 중지하기위해 원격 제어의 A 버튼을 사용한다.

• AT960 T-프로브의 경우, 연속 스캔을 위해 D 버튼을 누르고 있는다.

연속 스캔 모드가 선택되지 않은 경우, D 버튼의 기본값은 연속 거리 모드이다.

• 특성 (원 또는 평면과 같은) 의 스캔을 마칠때, 올바르게 보정한 다음 END 버튼을 누른다.

7. 연속 거리와 연속 시간은 기록장치 명령으로 측정 루틴에 삽입될 수 있다. 실행 중에, 위에서 설명한대로 연속 스캔을 시작, 중지 및 종료할 수 있다.
