이동식 장치는 측정된 원 특성을 생성하기 위해 특성에 단 한번의 접촉만을 수행한다. 이것은 "단일-지점" 원이라고 한다. 이것은 최소 세개의 접촉을 수행하기 위해 구의 크기가 구멍의 지름보다 커서 (프로브가) 구멍 전체에 맞지 않는 구멍을 프로브로 측정하려할 때 유용하다. 이 경우, PC-DMIS 는 작업평면 (또는 측정된 평면이 현재 사용되고 있는중이라면 투영 평면)의 교차에서 그리고 프로브 구에서 특성을 만든다.
측정된 또는 자동 단일-지점 원을 만들 수 있다:
단일-지점 측정 원을 만들기위해, "단일 지점 측정 원 만들기"를 참조한다.
단일-지점 자동 원을 만들기위해, "단일 지점 자동 원 만들기"를 참조한다.
측정된 평면 특성을 사용할 수 없는 경우, PC-DMIS는 메시지를 보여준다
아니오 를 선택하면, 참조 특성 유형의 기본값은 "작업평면" 이다.
예 를 선택하면, PC-DMIS는 올바른 참조 특성을 정의하기 위해 측정 평면 모드를 위한 Quick Start 를 보여준다.
측정 평면 모드 빠른 시작 대화상자
평면이 완료된 후, Quick Start 대화상자는 측정된 원 모드로 돌아간다. PC-DMIS 이동식은 자동으로 참조 특성명 목록에 측정된 평면을 추가하고 그것을 편집창에서 하이라이트한다.
편집창 참조 특성명 목록에 추가된 측정된 평면
Quick Start 인터페이스를 사용하기 위해 보기 | 다른 창 | Quick Start을 선택한다. 단일-지점 측정 원은 다른 만들기 방법으로 작동하지 않는다.
측정 도구바의 원 측정에서, 단일 지점 원 측정 도구바 항목을 선택한다.
단독 지점 원 측정하기 아이콘
구멍에 프로브를 위치시킨다, 그리고 한개의 접촉을 수행한다. PC-DMIS 는 끝내기 버튼을 사용가능하게 한다.
끝내기 를 클릭한다. PC-DMIS 는 작업평면 (또는 측정된 평면이 현재 활성인 경우 투영 평면)의 교차에 그리고 프로브 구에 특성을 만든다 (아래의 "작동 원리"를 참조한다).
작업평면 또는 투영 평면의 프로브 팁의 교차에서 계산이 완료된다는것을 기억한다. 프로브 구가 너무 높거나 너무 낮은 경우, PC-DMIS 는 특성이 실패했음을 나타내기위해 오류 메시지를 만든다. 또한, 프로브의 지름보다 많이 작은 구멍을 측정하는것은 원 지름 결과에 부정확성을 초래할 수 있음을 주의한다.

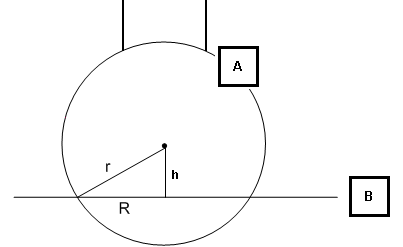

작업평면과 프로브 구체의 측면 뷰
A - 프로브 구체
B - 작업평면
h - 작업평면의 구 중심의 높이
R - 측정된 원의 반경
r - 프로브 구의 반경
r 이 h 보다 작아 프로브 구가 너무 높은 경우, 교차 계산은 실패하고 PC-DMIS 는 원을 계산하지 않는다. 구의 중앙이 작업평면(B)의 아래면, PC-DMIS 는 원도 계산하지 않는다.
단일-지점 측정 원을 만들 때와 마찬가지로, 볼 팁은 측정중인 구멍보다 커야하고, 단일-지점 자동 원을 만들 때 프로브 팁의 중심이 기준면을 교차해서는 안된다. 이 절차는 자동 특성 대화 상자를 사용하고, 샘플 특성으로 구멍을 있는 표면을 위한 기준면이 필요하다.
단일 지점 자동 원이 작동하려면, 설정 옵션 대화 상자(수정 | 선호 | 설정)의 일반 탭에서 이 표시란을 선택 취소했는지 확인한다.
측정 방법 위젯 사용
측정 방법 편집기 사용
단일-지점 자동 원을 만들기위해, 다음 단계를 따른다:
구멍을 포함하는 평면의 평면 특성을 만든다.
자동 원(삽입 | 특성 | 자동 | 원)을 위한 자동 특성 대화 상자를 연다.
원의 이론상의 값을 정의하기위해 CAD의 구멍을 클릭한다.
샘플 접촉 속성 탭에서, 샘플 특성를 선택한다.
샘플 특성 목록에서, 구멍이 있는 표면의 기준면을 선택한다.
접촉 경로 속성 탭에서, 접촉을 1로 깊이를 0 (영)으로 설정한다.
자동 원 특성을 만들기위해 만들기를 클릭한다음, 대화 상자를 닫기위해 닫기를 클릭한다.
첫번째 단일-지점 자동 원을 정의했을 때, 해당 표면에 더 많은 원을 정의하기위해 Shift +클릭을 수행할 수 있다.
