Leapfrog 좌표일치는 현재 팔 위치의 범위를 벗어난 부품을 측정하기 위해 이동식 CMM 을 이동할 수 있게 한다. 이 방법을 사용하기 전에 기계 정확성의 한계를 알고 있어야 한다.
Leapfrog 의 목적은 특성의 시리즈를 측정한다음 기계를 이동 후, 같은 순서로 동일 특성을 재측정하는것이다. 이것은 변형을 만들고 기계가 이동 전 동일 좌표계였던것처럼 작동하게 한다.
변환은 모든 측정 루틴으로부터 독립적이다 그리고 PC-DMIS 에 CMM 이 보고하는 방법에 영향을 준다. 이전에 사용된 Leapfrog 변환을 제거하기 위해, 대화상자의 재설정 버튼을 사용해서 Leapfrog 를 반드시 재설정해야 한다.
Leapfrog 는 일부 이동식 기계를 위해 존재한다. 이들은 Romer, Faro 그리고 Garda 를 포함한다. LMS 라이센스 또는 포트락은 또한 이동식 기계를 지원하기 위해 프로그램되어야 한다.
삽입 | 좌표일치 | Leapfrog 메뉴 옵션은 Leapfrog / 재배치 대화상자를 보여준다.

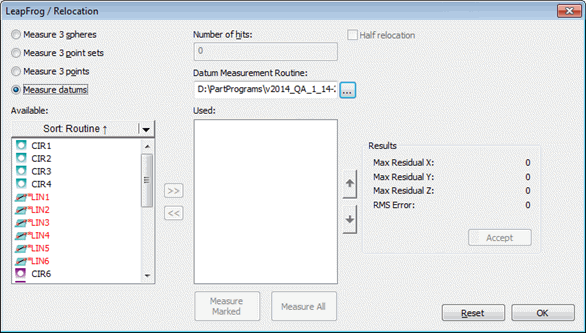

Leapfrog / 재배치 대화상자
Leapfrog 변환 정보는 Leapfrog 작업을 사용하는 측정 루틴과 함께 이제 저장된다.
Leapfrog 명령은 적용 버튼이 클릭하기 전에 편집창에 입력된다. 편집창의 명령줄은 다음과 같다:
LEAPFROG/TOG1, NUM, TOG2
TOG1: Leapfrog 명령의 이 첫번째 매개변수는 대화상자의 측정 3 영역에 있는 세개의 유형들과 관련된 토글 필드이다. 이들 유형들은 다음을 포함한다:
SPHERES (3 구 측정 옵션)
지점 세트 (3 지점 세트 측정 옵션)
POINTS (3 지점 옵션)
DATUMS (데이타 측정 옵션)
또한 이 매개변수를 위한 OFF 값이 있다, 이 경우 다른 두개의 매개변수는 나타지지 않는다. OFF 값은 leapfrog 이동을 끈다.
NUM: Leapfrog 명령에서 이 두번째 매개변수는 수행하려는 접촉수이다. 이 매개변수는 Leapfrog / 재배치 대화상자의 접촉 상자에 해당한다.
TOG2: Leapfrog 명령에서 이 마지막 매개변수는 FULL 또는 PARTIAL leapfrog 사이에서 전환하는데 사용할 수 있는 토글 필드이다. 이 매개변수는 대화상자에서 절반 재배치 옵션에 해당한다.
이 명령이 실행될때, 접촉을 수행하라는 메시지를 받을것이다. 모든 접촉이 수행된 후, Leapfrog 이동이 일어난다.
