다수부분 방법은 이들 차이점을 가진 주요 축 수동 스캔과 아주 같은 기능을 한다:
그것은 다수의 부분을 횡단할 수 있다.
그것은 X, Y,또는 Z 축에 평행이 되지 않아도 된다.
이 탭의 다른 컨트롤에 관한 정보는, PC-DMIS 핵심 문서의 "부품을 스캔" 단락에서 "스캔 대화상자의 일반 기능" 항목을 본다.
다수부분 스캔을 수행하기 위해:
다수부분 대화상자를 열기위해 삽입 | 스캔 | 다수부분 메뉴 옵션을 선택한다.

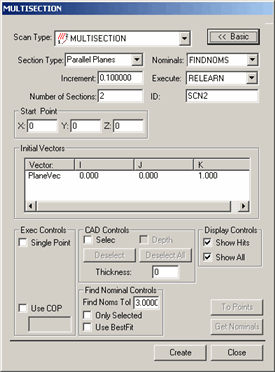

다수부분 대화상자
기본 이름을 사용하지 않으려면, ID 상자에 스캔을 위한 사용자 정의 이름을 지정한다.
부분 유형 목록으로부터, 스캔하기 원하는 부분의 유형을 선택한다. 사용할 수 있는 유형은 다음을 포함한다:
부분의 수 상자에, 스캔에 몇개의 부분을 갖기 원하는지 입력한다.
적어도 두개의 부분을 선택하면, 증가 상자에서 부분 사이의 증가를 지정한다. 평행 평면과 원을 위해, 이것은 위치 간의 거리이다. 방사상 평면을 위해 이 값은 각도이다. PC-DMIS 는 부품에 동일 거리를 자동으로 둔다.
스캔의 시작 지점을 정의한다. 시작 지점 영역에 X, Y,그리고 Z 값을 입력하거나, PC-DMIS 가 CAD 이미지에서 시작지점을 선택하도록 하기 위해 부품을 클릭한다. 부분은 증가 값을 기반으로 이 임시 지점에서 계산된다.
CAD 모델을 사용하고 있다면, 이론상의 값 찾기 공차를 이론상의 값 찾기 컨트롤 영역에 입력한다. 이것은 실제 볼 중앙 지점이 이론상의 CAD 위치에서 얼마나 멀리 떨어질 수 있는지를 정의한다.
필요한대로 다른 대화상자 옵션을 지정한다.
만들기를 클릭한다. PC-DMIS 는 기본 스캔을 삽입한다.
PC-DMIS 가 스캔을 실행할때, 실행 옵션 대화상자가 나타나고, PC-DMIS 는 컨트롤러에서 데이타가 오기를 기다린다. PC-DMIS 가 스캔을 스캔할때, 실행 옵션 대화상자가 나타나고 PC-DMIS 는 컨트롤러로부터 데이타가 오기를 기다린다.
스캔하고자 하는 표면 위로 수동으로 프로브를 끈다. 프로브가 각 부분으로 접근하는 동안, 프로브가 부분을 지날때까지 음이 점차적으로 증가하는(높아지는) 연속적인 (끊기지 않는) 소리를 들을 것이다. 이 소리의 신호는 부분의 교차점에 프로브가 얼마큼 가까운지를 결정하는데 도움을 준다. PC-DMIS 는 프로브가 정의된 부분 또는 부분들을 지날때마다 컨트롤러의 접촉을 저장한다.
평행 평면
- 부분은 부품을 통과하는 평면이다. 프로브가 평면을 횡단할때마다, PC-DMIS 는 접촉을 기록한다. 평면은 시작 지점과 방향 벡터와 관련된다. 이 유형을 선택하면,
- 이들 부분은 시작 지점으로부터 온 평면이다. 프로브가 평면을 교차할 때마다, PC-DMIS 는 접촉을 수행한다. 이 유형을 선택하면,
- 이들 부분은 시작 지점 주위에서 점점 더 커지는 반지름이 중앙에 있는 동심원이다. 프로브가 원을 횡단할때마다 PC-DMIS 는 접촉을 수행한다. 이 유형을 선택하면, 원이 있는 평면을 정의하는
