POINT AUTOTRIGGER 명령은 원래의 접촉 위치의 지정된 거리에서 프로브가 공차 범위로 들어왔을때 자동으로 접촉을 수행할것을 PC-DMIS 에 명령한다. 예를 들어, 공차 범위 (반지름 값)가 2mm로 설정된 경우, 프로브가 접촉 위치에서 2mm 이내에있을 때 소프트웨어는 접촉을 수행한다.
프로브가 프로브 트리거 반경 영역 밖에 있는 동안, PC-DMIS는 반경 영역을 노란색으로 보여준다:
프로브가 프로브 트리거 반경 영역 밖에 있을 때, 프로브 트리거 반경 영역의 예

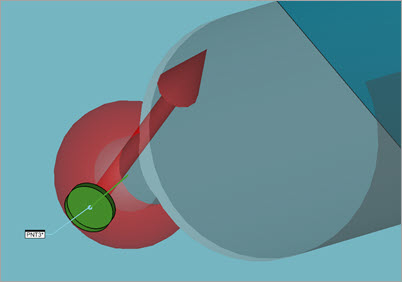

프로브가 프로브 트리거 반경 영역 내에 있을 때, 소프트웨어는 반경 영역을 녹색으로 보여준다:
프로브가 프로브 트리거 반경 영역 내에 있을 때, 프로브 트리거 반경 영역의 예
수동 기계와 함께 이 옵션을 사용할 수 있다; 접촉을 수행하기 위해 버튼을 누르는 대신, POINT AUTOTRIGGER 명령을 편집창의 표준 위치에 배치할 수 있다.
매개변수 설정 대화상자에서 프로브 트리거 옵션 탭의 지점 AutoTrigger 영역의 명령 삽입 버튼에서 POINT AUTOTRIGGER 명령을 추가할 수 있다 (이 대화상자를 사용하기위해 F10 키를 누른다). 프로브 모드 도구바에서 지점 자동 트리거 모드 버튼 (
)으로 이 작업을 또한 수행할 수 있다.
프로브 트리거 옵션 탭의 지점 자동 트리거 영역
표준 지원 특성 외에 ("프로브 트리거 옵션" 항목에서 설명된것과 같이), AUTOTRIGGER 명령은 자동 벡터 지점 특성과 측정된 지점 특성을 지원한다.
켜기 - POINT AUTOTRIGGER 명령을 활성화하기위해 이 표시란을 선택한다. 삽입된 POINT AUTOTRIGGER 명령을 따르는 편집창의 명령은 정의된대로 점 자동 트리거 기능을 사용한다.
이 표시란을 선택하지 않고, 명령을 삽입 버튼을 클릭하면, PC-DMIS는 편집창에 명령줄을 삽입하지만 명령을 활성화시키지는 않는다.
신호음 켜기 - POINT AUTOTRIGGER 명령과 관련된 신호음을 활성화하기위해 이 표시란을 선택한다. 프로브로 대상을 접근할 때, 신호음은 더 자주 울린다.
트리거 반지름 - 이 상자는 공차 범위 값을 입력할 수 있게 한다. 프로브가 이 공차 범위로 이동할때, 그것은 자동으로 그리고 즉시 접촉을 수행한다.
명령 삽입 - 편집창에 POINT AUTOTRIGGER 명령을 삽입하기위해 이 버튼을 클릭한다.
이 명령줄은 다음과 같다:
POINT AUTOTRIGGER/ TOG1, TOG2, RAD
TOG1 - 이 토글 필드는 점 자동 트리거 켜기 표시란과 일치한다. 그것은 ON 또는 OFF중 어느 한쪽을 보여준다.
TOG2 - 이 토글 필드는 신호음 켜기 표시란에 해당한다. 그것은 켜기 또는 끄기를 보여준다.
RAD - 반지름 필드는 공차 범위를 위한 값을 포함한다. 그것은 트리거 반경 상자에 해당한다. 이 값은 PC-DMIS가 접촉을 수행하는 실제 지점의 거리이다.
