인터페이스 옵션 설정

Q-DAS ASCII 전송 포맷 파일의 속성 정보를 설정해야한다. 운영자가 측정 루틴을 실행할때, 만들어진 파일은 이들 특성을 기반으로 한 정보가 있다.

설정 | 인터페이스 옵션 메뉴 옵션은 인터페이스 옵션 설정 대화상자를 연다.

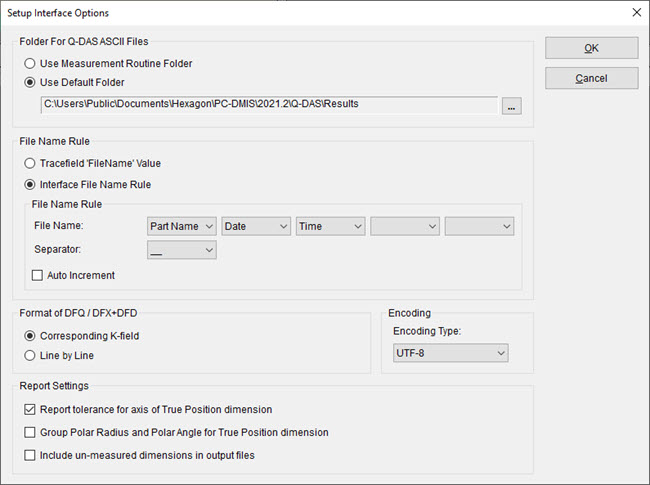

인터페이스 옵션 설정 대화상자

인터페이스 옵션 설정 대화상자

Q-DAS ASCII 파일을 위한 폴더 - 이 영역은 Q-DAS ASCII 전송 형식 파일을 저장할 수 있는 위치를 선택할 수 있게 한다.

측정 루틴 폴더 사용 - 이 옵션은 파일을 PC-DMIS 측정 루틴과 동일한 폴더에 저장한다.

기본 폴더 사용 - 이 옵션은 상자에 폴더 명을 입력 할 수 있게 한다. PC-DMIS는 이 기본 위치에 Q-DAS 데이타 폴더를 자동으로 만든다:

C:\Users\Public\Documents\Hexagon\PC-DMIS\Q-DAS\Results

파일 이름 규칙 - 이 영역은 Q-DAS ASCII 전송 형식 파일의 이름을 지정하는 방법을 지정한다.

기록 필드 '파일명' 값 - 이 옵션은 PC-DMIS 측정 루틴의 기록 필드 명령에서 파일 이름을 결정한다.

인터페이스 파일 이름 규칙 - 이 옵션은 일련의 드롭 다운 목록에서 선택을 기반으로 파일 이름을 결정한다. 파일 이름을 위한 구분 기호의 순서와 유형을 또한 선택할 수 있다.

자동 증가 - 이 표시란은 0001, 0002 등과 같은 파일 이름 다음에 4 자리 계수기를 포함할지 여부를 결정한다. 이것은 일련의 인터페이스 파일 이름 규칙 목록에서 시간을 선택하지 않을때 유용하다.

PC-DMIS는 측정 루틴의 여러 실행의 결과 데이타를 단일 파일(DFQ 또는 DFX+DFD)에 추가하는 기능을 제공한다. 데이타를 추가하기위해, 모든 실행을 위해 동일한 파일 이름과 폴더를 설정해야한다. 동일한 이름의 파일이 있으면, PC-DMIS는 데이타를 파일에 추가한다; 그렇지 않으면, PC-DMIS가 새 파일을 만든다.

DFQ/DFX+DFD의 형식 - 이 영역은 Q-DAS ASCII 전송 형식 파일을 저장하고자하는 형식을 선택할 수 있게 한다. PC-DMIS는 결과 파일을 출력하기 위해 해당 K-필드 및 한줄 씩 옵션을 제공한다. 기본 선택 항목은 해당 K-필드 옵션이다. 형식에 대한 정보는, Q-DAS ASCII 전송 문서를 참조한다.

인코딩 - 이 목록은 결과 파일에서 해당 언어의 올바른 문자를 보기위해 사용할 수 있는 인코딩을 선택할 수 있게 한다. PC-DMIS는 Q-DAS 파일을 만들기위해 UDF-8을 기본 인코딩으로 사용한다. 언어에 따라, 올바른 문자를 확인하기위해 ANSI, UNICODE 또는 UTF-8을 선택한다.

실제 위치 측정의 축을 위한 공차 보고 - 이 표시란은 실제 위치 공차를 반으로 나누고 그 결과를 해당 축에 대한 상위 공차 및 하위 공차로 설정할지 여부를 결정한다. 이 표시란은 기본값으로 선택된다. 이 표시란의 선택을 취소하면, 축의 공차는 0 이다.

실제 위치 측정을 위한 극 반경 및 각 그룹화 - 이 표시란은 위치 측정을 위한 극 반경 및 각 축을 그룹화한다. 그런 다음 위치 공차는 원통형 좌표계(극 반지름 및 극 각도)에서 이들 그룹화된 축의 측정을 출력할 수 있다.

Q-DAS 버전 13.0 이상에서 극 반경 및 극 각을 그룹화할 수 있다.

출력 파일에 수행되지 않은 측정 포함 - 이 표시란은 측정 루틴에서 수행되지 않은 측정을 출력 파일 (DFQ / DFX + DFD)에 보고할지 여부를 결정한다. 이 표시란은 기본값에 의해 선택되어 있지 않으므로, PC-DMIS는 실행 중에 표시되거나 생략된 측정을 보고하지 않는다.
