이 항목은 마지막 접촉에 의해 구멍 찾기 작업을 조정할지 여부를 결정한다. 특성의 가장자리와 프로브 팁 위의 대 사이에 접촉 위험이 있으면 이 옵션을 거짓으로 설정한다.
입력명: AdjustFindHoleByLastHit
입력 유형: 참 / 거짓 값. 기본값은 거짓이다.
팁 각도가 특성의 벡터와 다르면 문제가 될 수 있다. 팁의 벡터가 특성의 벡터에 충분히 평행이 되면, 그것은 언제나 대가 아니라 볼을 접촉한다. 그러나, 이 그림에서, 손목은 5도 이상 해상도를 가지고 있다. 이것은 그것이 구멍에서 접촉을 수행하기 위해 이동할때 대가 부품의 측면과 접촉함을 의미한다:

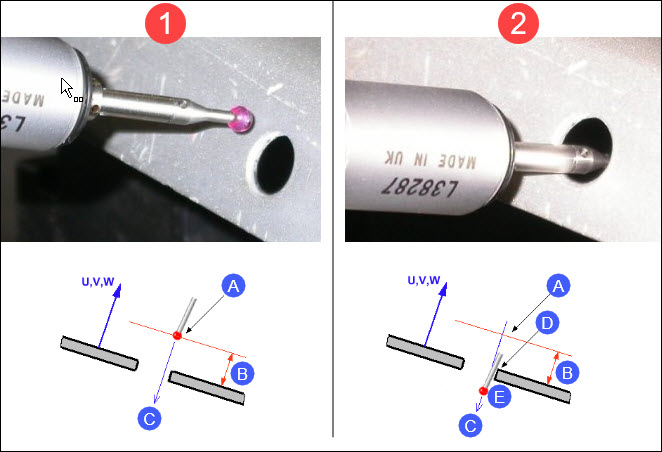

위의 도표 1은 구멍으로의 이동을 보여준다:
A - 이동
B - 접근 거리
C - 검색 방향
위의 도표 2는 그것이 접촉을 수행하기위해 검색 방향을 따라 이동할때 부품의 측면을 접촉하는 대를 보여준다:
A - 이동
B - 접근 거리
D - 대의 접촉
E - 프로브 팁 위치에 기록된 접촉

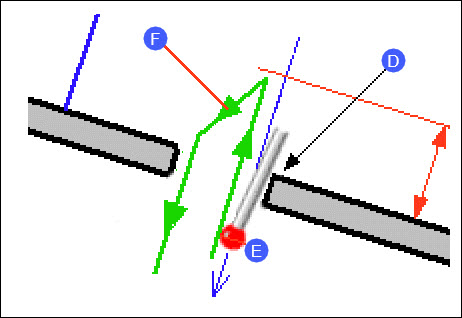

위의 경우에, 대가 부품의 측면과 접촉한 후, 이 항목이 참이면, 이것은 구멍 접근의 나쁜 이동이 된다:
D - 대의 접촉
E - 프로브 팁 위치의 접촉
F - 나쁜 이동

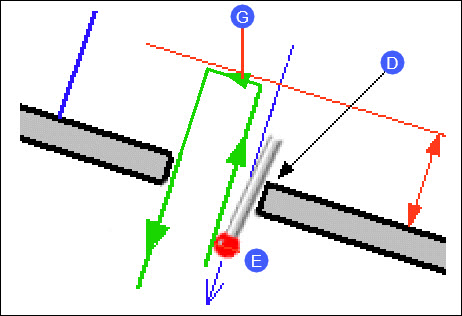

위의 경우에, 대가 부품의 측면과 접촉한 후, 이 항목이 거짓이면, 이것은 구멍 접근의 올바른 이동이 된다.
D - 대의 접촉
E - 접촉
G - 올바른 이동
