측정 루틴 열기
2022.1 이전 버전에서 생성된 측정 루틴을 열고 이를 비전 기계에서 또는 오프라인 모드에서 실행하는 경우, PC-DMIS는 배율을 지정하기 위해 변수를 사용하는지 확인하기 위해 모든 비전 특성을 검토한다. PC-DMIS가 발견하면, 변경 보고서 대화 상자를 보여준다.
대화 상자는 배율에 사용된 모든 변수와 예상 픽셀 크기를 보여주는 부분이 있다.
대화 상자는 각 변수를 사용하는 모든 특성을 보여주는 부분도 있다.

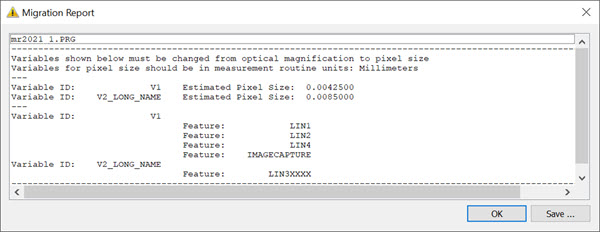

변경 보고서 대화상자
측정 루틴 저장
측정 루틴을 PC-DMIS 버전 2022.1 이전 버전으로 저장할 때, PC-DMIS는 픽셀 크기 변수의 모든 인스턴스를 위한 측정 루틴을 검토한다. 발견되면, PC-DMIS는 다음과 유사한 메시지를 보여준다:
PC-DMIS
픽셀 크기는 버전 2021.1에서 지원되지 않는다. 광 배율을 위해 픽셀 크기를 제어하는데 사용되는 모든 변수가 업데이트되었는지 확인한다.
