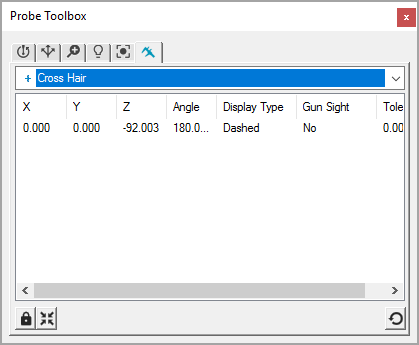

프로브 도구상자 - 게이지 탭
게이지 탭은 프로브 도구상자 를 자체로 열때만 나타난다. 자동 특성 상자를 사용하면, 게이지 탭은 나타나지 않는다.
게이지 탭은 측정하고 있는 특성과 신속 광학 비교를 할 수 있게 하는 "게이지" 라고 불리우는 다양한 도구를 제공한다. 측정 루틴을 만들 필요가 없다. 가장자리가 분명하지 않거나 자동으로 찾기 어려울때 게이지를 사용할 수 있다.
각 게이지 유형의 사용하기에 관한 단계별 예는, "비전 게이지 사용" 을 본다.
게이지는 원하는 이론상의 특성을 만들기 위해 대화상자들에 입력할 수 있는 이론상의 정보를 제공한다. 보고서에 붙여넣기 하기 위해 BMP 파일로 클립보드에 정보를 또한 입력할 수 있다.
때때로 "손 게이지" 라고 불리우는, 이들 도구들은 화면에 나타나는 도형의 형태이다. 지점, 지름, 각도 기타와 같은 특정 특성에 관한 이론상의 정보를 알아보기 위해 마우스로 부품에 그들(도형)을 회전, 크기변경, 그리고 위치 변경시켜서 이들 도형을 수정할 수 있다.

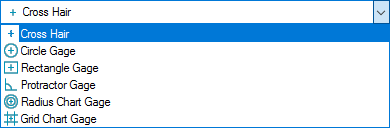

사용가능한 게이지
이들 게이지와 관련된 자동 이미지 처리(조작) 없다, 그들은 이미지에 특성을 맞추기 위해 시각적으로 조정하는 도구일뿐이다.
그외:
