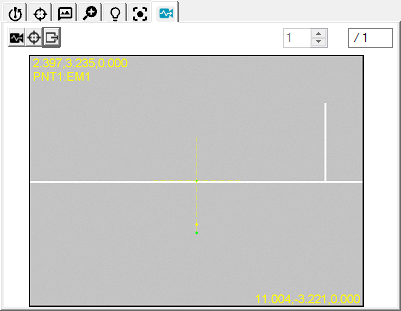

프로브 도구상자 - 진단 탭
비전 진단 탭은 가장자리 검색이 실패할 때 문제를 진단하기 위한 방법을 제공한다. 진단은 비트맵 이미지와 현재 특성 매개변수를 수집한다. 그런다음 그것들을 PC-DMIS에서 Hexagon 기술 지원에 보낼 수 있다.
진단 탭을 사용하기위해, 다음 단계를 따른다:
진단
버튼을 클릭한다 그래서 관련된 특성의 가장자리 검색 실행중에 비트맵 이미지 수집을 허용할 수 있도록 버튼을 누른다.
특성 실행하기위해 또는 측정 루틴의 표준 실행중에 테스트를 클릭한다. 이 소프트웨어는 각 특성 대상을 위한 라이브 뷰의 비트 맵 이미지를 수집한다.
특성이 다수의 대상이 있다면, 포착된 이미지를 검토하기 위해 위 와 아래 화살표
를 클릭한다.
각 비트 맵 이미지에 오버레이 정보를 포함하기위해, 대상 오버레이 보여주기
버튼을 클릭한다. 이 옵션을 선택할 때, PC-DMIS는 오버레이 정보가 있는 이미지를 만든다.
PC-DMIS 설치 디렉토리의 루트에 비트맵 이미지와 설명 텍스트 파일을 만들기위해, 특성 진단 보내기
버튼을 클릭한다. 소프트웨어는 이들 형식의 비트 맵 이미지와 진단 텍스트 모두를 보낸다:
비트맵 이미지 보내기 형식
비트 맵 이미지 파일 이름은 이 규칙을 사용한다:
<측정 루틴명>_<특성 ID>_<이미지 수>_of _<특성 이미지의 총 수>_<O 또는 no O>.bmp
예를 들면: Vision1_CIR5_1_of_3_O.BMP.
파일명의 끝에 "O" 를 가진 파일들은 오버레이 정보를 포함한다.
텍스트 파일 보내기 형식
PC-DMIS는 텍스트 파일을 다음과 같이 보낸다:
<측정 루틴 명>_<특성 ID>.txt.
예를들어: Vision1_CIR5_F.TXT
