단계 3: 데이타 특성 재-측정

부품의 대략적인 위치가 알려져 있기 때문에, 더 정확하게 정의하기 위해 다른 비전 매개변수가 있는 컴퓨터 컨트롤을 사용해서 데이타 특성을 다시 측정할 수 있다.

DCC 기계를 사용하고 있다면, 프로브 모드 도구바로부터 DCC 모드 를 선택한다. 그렇지않으면, 수동 기계를 사용해서 측정하기 위해 자동셔터를 사용할 수 있다.

호 데이타 특성을 다시 측정하기위해, 다음 단계를 따른다:

1. 자동 특성 도구바에서, 자동 특성 (원) 대화상자를 열기 위해 원 을 클릭한다.

2. 비전 탭을 선택한다.

3. 배율 탭 을 선택하고, 최소로 설정(축소)할 때까지 배율을 조정한다.

4. 기계를 이동한다 그래서 호형 (데이타 B)의 하단 가장자리가 뷰의 필드 (FOV) 내에 있게 한다.

5. 최대 확대 값의 75% 로 배율을 조정한다.

6. 조명 탭 을 선택하고 상단 조명을 0% (끄기) 로 그리고 하단 조명을 35% 로 지정한다.

7. 필요하면 Z 에 초점을 둔다.

8. 호의 가장자리에 있는 첫번째 고정 점을 선택하기위해 마우스 포인터를 사용한다.

9. 기계를 이동한다 그래서 호형의 중간(데이타 B) 이 FOV 내에 있게 한다.

10. 기계를 이동한다 그래서 호형 (데이타 B)의 상단 가장자리가 FOV 내에 있게 한다. 소프트웨어는 대상을 보여준다.

11. 시작 각도를 5 와 끝 각도를 85 로 변경한다.

12. 위치 매개변수를 정확한 값들로 편집한다: X=0,Y=0, D=16

13. 밀도를 변경하기 위해 접촉 대상 탭 에서, 밀도 아래에서 표준을 두번 클릭하고, 드롭다운 목록에서 높음 을 선택한다. 이 호에서 지점의 높은 밀도를 수집하면 그것의 정확도를 개선한다.

14. 강도 상자를 두번 클릭하고 6 의 값을 입력한다.

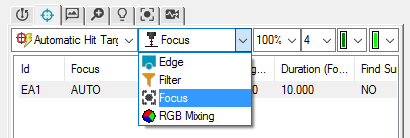

15. 원 특성을 측정하기 전에 자동으로 다시 초점을 잡기 위해 초점 매개변수 세트를 편집한다. 먼저, 아래에 보여진것과 같이 드롭다운 목록에서 초점을 선택한다.

16. 다음과 같이 초점 매개변수 세트를 변경하다: 초점 = 예, 범위 = 5, 지속시간 = 4

17. 자동 특성 대화상자에서, 기본 원 자동 특성을 DATUM B 로 이름을 변경한다.

18. 특성 측정을 테스트하기 위해 테스트를 클릭한다.

19. 만들기를 클릭한다음 닫는다.

라인 데이타 특성을 다시 측정하기위해, 다음 단계를 따른다:

1. 자동 특성 도구바에서, 자동 특성 (라인) 대화상자를 열기 위해 라인 을 클릭한다.

2. 기계를 이동한다 그래서 앞 가장자리 (데이타 C)의 왼쪽 끝이 FOV 내에 있게 한다.

3. 필요하면, 초점을 다시찾기 위해 Z 축을 조정한다.

4. 왼쪽 앞 가장자리에 있는 첫번째 고정 점을 선택하기위해 마우스 포인터를 사용한다.

5. 기계를 이동한다 그래서 앞 가장자리 (데이타 C)의 오른쪽 끝("V" 의 바로앞) 이 FOV 내에 있게 한다. 마우스 포인터를 사용해서 두번째 고정 점을 선택한다. 소프트웨어는 대상을 보여준다.

6. 자동 특성 대화상자에서, 기본 라인 자동 특성을 DATUM C 로 이름을 변경한다.

7. 특성 측정을 테스트하기 위해 테스트를 클릭한다.

8. 만들기를 클릭한다음 닫는다.

다음 단계 ...
