비전 블롭

개요

블롭 자동 특성 대화상자를 열기위해, 다음중 하나를 수행한다:

• 메인 메뉴에서 삽입 | 특성 | 자동 | 블롭 을 클릭한다.

• 자동 특성 도구바의 블롭 버튼 을 클릭한다.

블롭 자동 특성을 사용하기 위해, 필요한 특성은 시야내에 있어야 한다. 블롭 특성은 높은 대조의 가장자리, 심지어 조명, 그리고 비 고주파 스펙트럼 구성 요소가 있는 이미지를 만드는 부품에서 잘 작동하도록 디자인 되었다. 예를들어, 배면광 부품 또는 표면 질감이 별로 없이 표면 조명 부품에 잘 작동한다.

블롭 대화상자를 열 때, 대상을 만들기 위해 비전 탭을 클릭한다.

라이브 뷰에서 블롭 | 자동 특성 대상 만들기의 예

대상을 만들 때, 다른 자동 특성과 같은 동일 방법으로 그것의 크기를 변경할 수 있다. PC-DMIS는 블롭 계산에 포함된 픽셀을 라이브 뷰에서 하이라이트한다.

비전 블롭 특성 만들기

1. DCC 이동을 지원하는 기계의 경우, DCC 모드로 블롭 | 자동 특성을 만들고 측정하려하면 DCC 모드 를 선택한다.

2. 자동 특성 도구바에서 자동 블롭 을 선택한다. 삽입 | 특성 | 자동 | 블롭 메뉴 옵션에서 또한 선택할 수 있다. 이것은 자동 특성 (블롭) 대화상자를 연다.

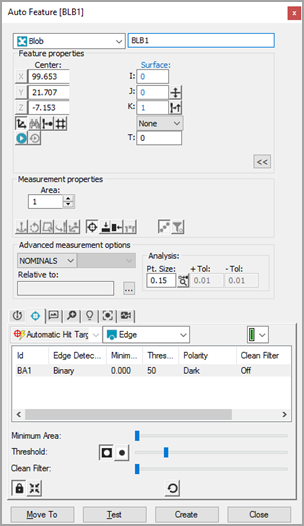

비전 블롭 자동 특성 대화상자

3. 자동 특성 대화상자가 열린 상태에서, 대상 선택 방법 을 사용한다. 이것을 수행하기 위해, 비전 탭에서, 지점의 위치를 설정하기 위해 표면에서 한번 클릭한다. 필요하면 프로브 도구상자에서 조명과 배율을 조정한다.

PC-DMIS 비전 블롭을 위한 이론상의 데이타를 자동 특성 대화상자에 자동으로 배치한다. 소프트웨어는 블롭을 위한 접촉 대상을 자동으로 보여준다.

4. 블롭의 이론상의 값과 일치하기 위해 자동 특성 대화상자에서 이론상의 정보를 조정한다. 또한, 필요하면 프로브 도구상자의 값을 조정한다.

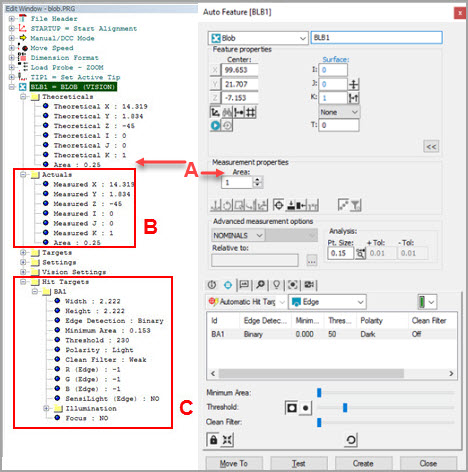

이 이미지와 그것 아래의 설명은 블롭 | 자동 특성 을 정의할때 중요 요소를 하이라이트한다:

1. 이론상의 값 영역은 현재 측정 루틴 단위로 이론상의 영역 값을 수동으로 입력할 수 있게 한다.

2. 실제값 영역은 측정 루틴을 실행할 때 자동으로 업데이트된다.

3. 최소 영역, 한계치, 극성 그리고 지우기 필터와 같은 블롭 자동 특성 매개변수를 측정 루틴의 대상 접촉 부분에 그리고 블롭 | 자동 특성 대화상자 (아래에 보여진) 의 대상 접촉 탭의 각각의 슬라이더와 함께 설정할 수 있다.

블롭 | 자동 특성 대화상자의 대상 접촉 탭

최소 영역 슬라이더 - 최소 영역 슬라이더는 필터 값을 조정하기 위해 사용된다. 대상 크기는 최대 값이 대상 내의 계산된 영역의 절반으로 설정되므로 슬라이더의 크기를 결정한다.

한계치 슬라이더와 극성 버튼 - 소프트웨어가 특성 계산에 포함시키는 픽셀을 결정하기 위해 이들 옵션을 사용한다. 어두운 극성 버튼을 선택하면, 소프트웨어는 한계치 이하의 대상 영역 내의 픽셀을 사용한다. 밝은 극성 버튼을 선택하면, 소프트웨어는 한계치 이상의 대상 영역 내의 픽셀을 사용한다. 선택된 극성 버튼을 위한 대상 영역의 픽셀 범위를 설정하기 위해 한계치 슬라이더를 사용한다.

지우기 필터 슬라이더 - 먼지나 흙먼지 같은 결함을 제거하기 위해 필요하면 필터링을 적용하기 위해 이 옵션을 사용한다. 강도는 제거할 결함의 크기를 결정한다. 옵션은 꺼짐, 약, 중 그리고 강 이다.

대상 접촉 탭이 프로브 도구상자에서 활성일 때, 소프트웨어는 라이브 이미지뷰내에서 블롭을 형성하는 픽셀을 하이라이트한다. 하이라이트된 픽셀은 관련 매개변수를 변경할때 자동으로 업데이트된다.

5. 측정 루틴에 블롭을 추가하기 위해 자동 특성 대화상자에서 만들기를 클릭한다.

PC-DMIS는 현재 다수포착으로 블롭 자동 특성 기능을 지원하지 않는다 (상세 정보는, "라이브 뷰 설정" 비전 도움말 항목에서 다수포착 부분을 참조한다).

6. 나중의 실행을 위해 측정 루틴을 저장한다. "비전 측정 루틴 실행하기에 관한 주석" 을 본다.

표현식으로 가진 블롭의 영역 반환

블롭 특성을 위한 이론상의 또는 측정된 값을 반환해야 한다면, 블롭의 ID가 있는 .AREA 또는 .TAREA 확장자를 사용할 수 있다. 이들은 블롭 특성의 측정된 영역과 이론상의 값을 각각 반환한다. 상세 정보는, PC-DMIS 핵심 문서의 "표현식 사용" 단락에서 "소수 유형의 참조" 항목을 본다.

블롭 자동 특성내에 있는 개별 블롭의 사용은 다음의 명령의 예에서 보여진다:

Assign / V1 = blb1.Numhits

Assign / V2 = blb1.hit[C].XYZ

Assign / V3 = blb1.hit[C].AREA

위치 측정의 Blob의 영역을 반환

축 영역의 특성 위치 대화상자 (삽입 | 측정 | 위치) 에서, 보고서가 계산되도록하기 위해 그리고 블록 특성의 영역을 보여주기 위해 영역 표시란을 표시할 수 있다. 그것은 이 보고서와 편집 창의 명령 모드에서 AR 로 나타난다. 상세 정보는, PC-DMIS 핵심 문서의 "레거시 측정 사용" 단락에서 "위치 측정" 항목을 본다.
