在输入特征之间构造偏置线，然后从输入特征中按指定距离对该偏置线进行偏置。
要构造偏置直线，请执行以下步骤：
打开构造直线对话框（插入 | 特征 | 构造特征 | 直线）。
从方法列表中选择偏移选项。
从特征列表中，选择至少两个特征来创建偏移线。它们可以是任何类型。
单击偏移按钮，打开直线偏移对话框。

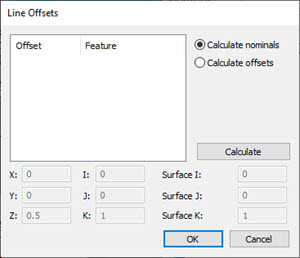

直线偏置对话框
选择任一对话框，根据偏置值计算标称值，或根据指定的标称值计算偏置值。
若需根据偏移值计算标称，请选择计算标称选项。在偏置值中输入相应特征的偏置值，或单击计算。
要使用指定的值计算偏移，选择计算偏移选项，修改标称值，然后单击计算。更多信息，请参见以下程序。
单击确定按钮，关闭直线偏置对话框。
如果要更改特征理论值，请选中特征理论复选框并输入值。有关详细信息，请参阅本文档中的“指定特征理论”主题。
单击创建按钮，根据这些值创建构造的偏置线。
若偏置值超过输入特征之间的距离，则PC-DMIS无法计算偏置线。并在不使用第一个特征与最后一个特征之间的偏置的情况下构造线。
该选项的编辑窗口命令行为：
CONSTR/LINE,OFFSET
SURFACE NORMAL = i_vec, j_vec, k_vec, TOG1
ID = id1, id2, …
OFFSET = val1, val2, …
TOG1 = 在 MULTI POINT 和 TWO POINT 之间更改。对于新构造，应使用 MULTI POINT。
MULTI POINT - 这一新的算法是构造新偏置线所用的默认算法。使用该算法可在所需输入特征之间构造偏置线。您可从任一特征中指定偏置值。
TWO POINT - 这一旧的算法保留下来，以支持旧版 PC-DMIS 中的测量程序。使用该算法可在两个输入特征之间构造偏置线。第一个特征的偏置值必须始终为零。此外，正号或负号的操作方式与 MULTI POINT 的相反。
更多信息：

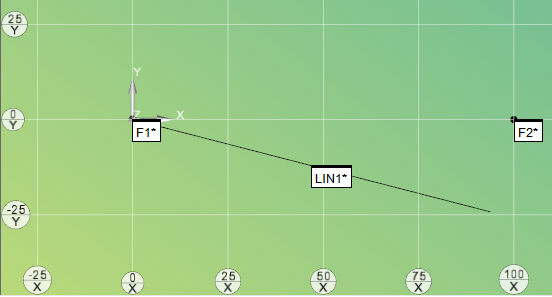

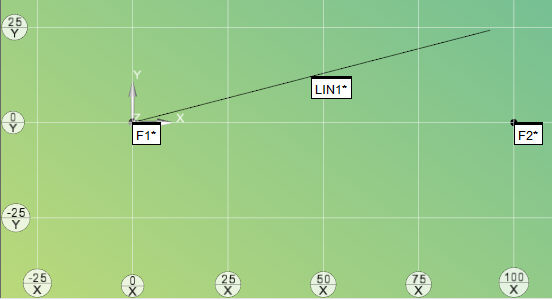

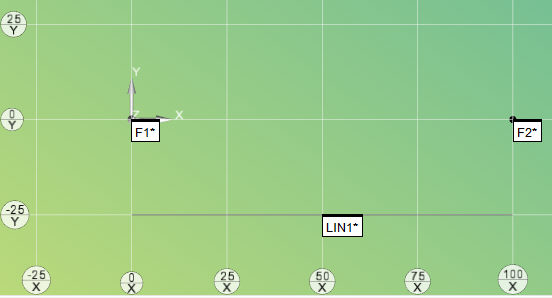

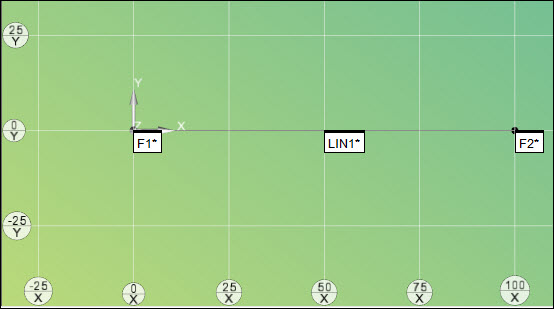

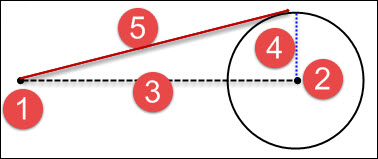

工作原理
