激光自动特征具有水平和垂直剪裁区域。PC-DMIS 首先评估剪裁区域内的所有扫描点。
对于 3D 特征(曲面点、平面、圆柱、圆锥和球体),此设定将每个扫描点的估计法线与特征理论“表面法线”进行比较,或若使用 CAD 模型,则与 CAD 曲面向量进行比较。
在测量特征时,PC-DMIS 不包括落在该角度之外带有矢量的点。

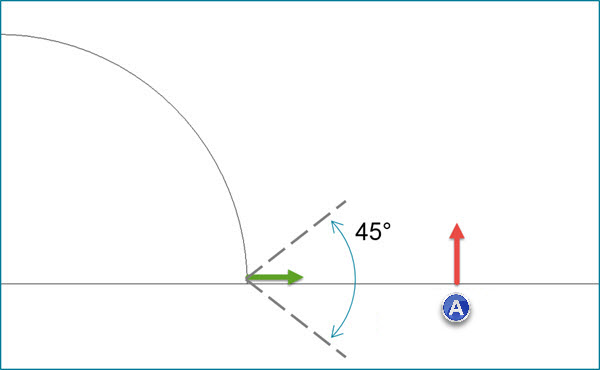

(A) - 平面(相邻表面)
应用于 3D 激光自动圆特征的最大入射角示例
在从两侧扫描的薄钣金零件上,建立激光自动曲面点。
特征撷取 - 垂直剪裁区域被设置为包括零件偏差,在这种情况下大于钣金厚度。

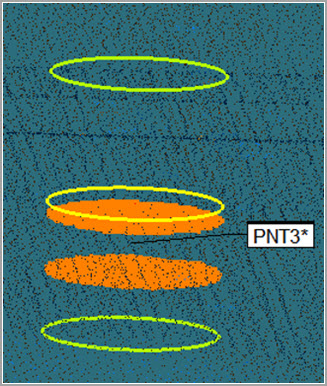

在该视图中,扫描不使用最大入射角:
由于不考虑扫描点的法线,因此抽取的点使用来自零件两侧的数据。

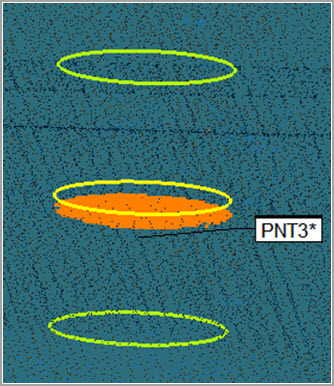

在该视图中,扫描不使用 60 度的最大入射角:
软件将剪裁区中每个点的估计法线与激光自动曲面点、表面理论法线进行比较。PC-DMIS 不使用落在此角度之外的点进行特征计算。
应用于 3D 激光自动球体特征的最大入射角示例
激光抽取球体以前需要另外的步骤,并手动选取以排除相邻曲面。

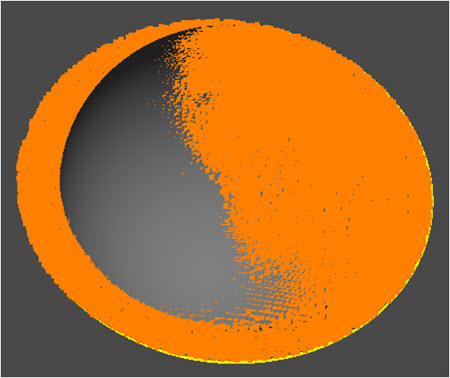

在该视图中,不使用最大入射角:
PC-DMIS 使用来自相邻平面的数据进行球体计算。

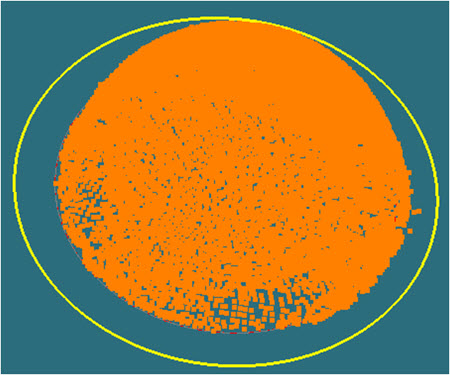

在该视图中,使用 60 度的最大入射角:
PC-DMIS 包括一些外围点。

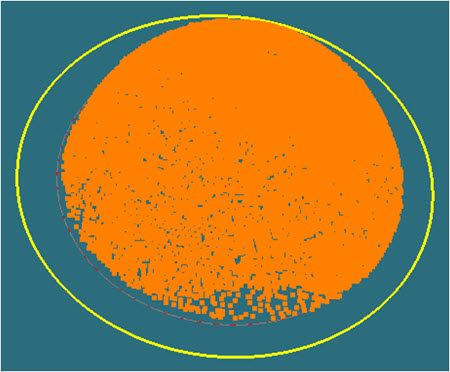

在该图像中,PC-DMIS 使用 45 度的最大入射角:
在最后的示例中,极好地表示了实际球体数据。
