直径 - 该框中的值定义圆锥直径。
长度 - 该框中的值提供圆锥轴的长度（高度）。长度参数只作为标称值有效。PC-DMIS 不执行实际长度测量
内/外 - 该参数定义圆锥式内锥（孔）还是外锥（键）。
与大多数其他激光自动特征不同，对于测头工具箱的激光扫描属性选项卡上的过扫描值，应使用负值。
这就限制了测量在圆锥区域内沿圆锥轴进行。
深度 - 此参数控制激光焦点相对于圆锥外径（外圆锥）或圆锥中心轴（内圆锥）的位置。这样通过指定激光与圆锥表面的远近，可控制激光条纹落在圆锥表面的方式。若深度为 0（零），则将使用到曲面平面最低深度处找到的数据，来在该曲面平面高度计算此特征。任何其他值的深度都会导致软件在该深度执行计算。
中心偏置 - 此值确定键的圆锥部分的中心。
搜索长度 - 此值指定圆锥的长度部分。
不带挤压边缘的平面特征的深度默认值为 0。仅当零件图纸有特定要求时才可将其更改为其他值。否则，PC-DMIS 将无法成功定位特定深度上的点。这将导致特征抽取模块中的特征计算错误。

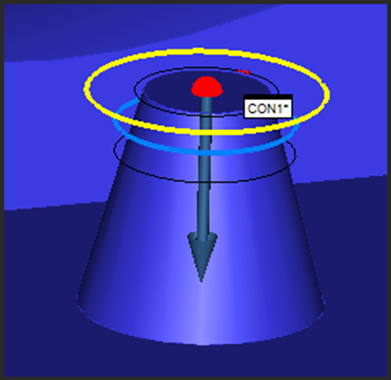

“图形显示”窗口中的示例外部圆锥显示：
直径（上方的黑色圆）
长度（下方的黑色圆）
深度（蓝色圆）
中点（黄色圆）

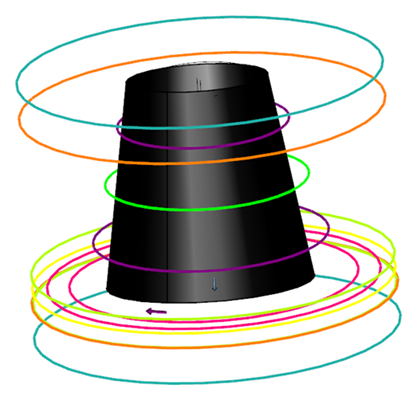

“图形显示”窗口中的示例立柱圆锥显示：
搜索长度（紫色圆）
中心偏置（橙绿色圆）
点偏析（绿色圆）
中点（黄色圆）
剪裁平面（淡绿色圆）
过扫描（海绿色圆）
环带（粉色圆）
