运算符列表之下的下拉列表包含三个选项：矢量、轴、曲线，以及两点。有关曲线功能的工作原理，请参见“沿曲线创建横截面”主题。有关两点选项的详细数据，请参见“在两点之间创建横截面”主题。

软件在“图形显示”窗口中将起点显示为蓝色球。您可以将球用作手柄以拖动到新位置。您可以通过在图形显示窗口中的第一次点击定义起点。在实际编辑窗口命令中，起始点值在起始点参数中。

• 方向（仅适用于矢量和两点选项）- 此值指示法矢量的方向。您可以通过在图形显示窗口中的第二次点击定义方向。在实际的“编辑”窗口命令中，方向值由 NORMA 参数提供。

• 轴（仅适用于轴选项）- 使用此选项沿 X、Y 或 Z 轴创建横截面。选择所需轴（默认值为 X），在“图形显示”窗口中设置起点并设置终点。剖面将在横截面之上以给定步长值剪切零件。

• 步距：此值表示平面间的距离。在实际编辑窗口命令中，步距值在增量参数中。

如果步骤框中的值大于长度框中的值，则在起点处仅创建一个截面。

• 长度：此值指示第一个平面与最后一个平面之间的最大距离。软件在对话框的长度参数中显示长度值。PC-DMIS在图形显示窗口中将其显示为紫色线条。

• 间隙填入距离：该值定义沿横截面黄色所测折线的最大间隙距离。如果间隙等于或小于此值，PC-DMIS 将用计算的点填满间隙。您也可以在 PC-DMIS 设置编辑器中设置此值。更多信息，请参见PC-DMIS设置编辑器文档中的“CrossSectionMaximumEmptyLength”主题。

您也可以在 PC-DMIS 设置编辑器中设置此值。更多信息，请参见 PC-DMIS 设置编辑器文档中的“CrossSectionCopCadCrossSectionStep”主题。

• 轮廓尺寸 - 单击添加按钮，为每个横截面创建新的轮廓尺寸。有关轮廓尺寸的详细信息，请参见 PC-DMIS 核心文档中“使用旧尺寸”一章中的“标注轮廓 - 直线或曲面”一章。

• 分析视图 - 单击新增按钮，在“编辑”窗口中创建 ANALYSISVIEW 命令。有关 ANALYSISVIEW 命令的更多详细信息，请参见 PC-DMIS 核心文档中“插入报告命令”一章中的“创建分析视图命令”。

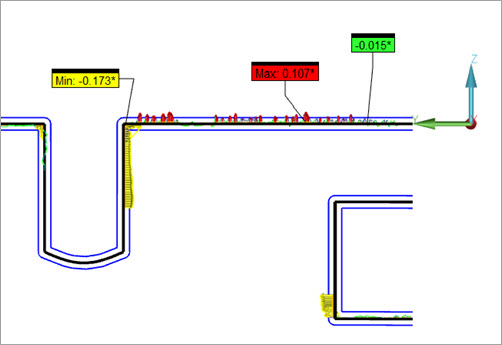

• 批注最小值/最大值：单击新增按钮，将以使用中横截面批注标签之形式建立最小值和最大值。

每次执行测量例程时，PC-DMIS都会计算最小和最大点数。

• CAD 控件 - 选中选择复选框可选择“图形显示”窗口中的 CAD 曲面。当单击创建时，PC-DMIS 可筛选所有未通过选定曲面的截面。

例如，如果在定义起点和终点后选择曲面 A，则 PC-DMIS 仅生成 B 和 C 的横截面：

选定表面 A 将截面限制为 B 和 C 的示例

所选曲面不影响点击查看按钮时所看到的。

当剖切面在“图形显示”窗口中可见时，您可以按照以下方式对其进行管理：

• 若要调整剖面的高度和宽度，请将平面的边缘手柄拖动到新位置。

• 要围绕其轴旋转一组平面，请将平面的角手柄拖动到新位置。

• 要重新定义紫色线的起点或终点定义，请将第一条或最后一条紫色长度线的蓝色点手柄拖到新位置。当方向改变时，对话框中的值和图形显示窗口中的平面数会更新。在轴模式下，平面的方向不会改变。

• 要移动平面集，拖动紫色长度线的中间蓝色点句柄。

创建或编辑横截面时，剖切面显示在透明视图中，如上所示。

• START PT：此值指定使用起点 X、Y 和 Z 方框的横截面起点。

• NORMAL：此值指定使用方向 I、J 和 K 方框的横截面矢量。

• WIDTH：这会指定宽度方框中横截面宽度属性的值。

• HEIGHT：这会指定高度方框中横截面高度属性的值。

• TOLERANCE：这指定了PC-DMIS用于确定点距离平面的最大距离的值，以便PC-DMIS将该点视为差量框中横截面的一部分。

• INCREMENT：这指定步方框中剖切面之间的值。

• LENGTH：这指定长度方框中第一个和最后一个剖切面之间的值。

• SMOOTHING TOLERANCE：这指定公差值，此值用于精简与平滑公差方框中生成横截面关联的点。

使用“图形显示”窗口定义截面

若要定义某些参数，单击“图形显示”窗口中的 CAD 模型，选择起点。出现粉红色线条。单击 CAD 模型上的第二个点，确定方向矢量和长度。

从“图形显示”窗口中创建轮廓尺寸

当双击横截面标签时，PC-DMIS将创建新的轮廓尺寸，以计算所选的横截面。
