网格 IMPORT 运算符

创建网格 IMPORT 运算符：

1. 在网格工具栏（视图 | 工具栏 | 网格）中，单击网格运算符按钮 () 以访问网格运算符对话框。

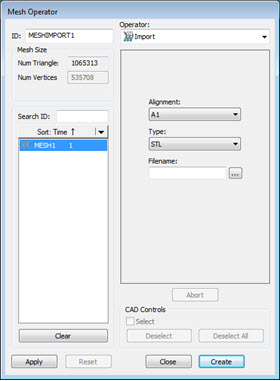

“网格运算符”对话框 - 导入运算符

2. 从运算符列表中选择 IMPORT。

3. 从特征列表框中选择网格。

4. 选择要使用的选项。网格 IMPORT 运算符使用以下选项：

坐标系：指示导入数据时所含坐标系的类型。

类型：IMPORT 运算符的选项为 STL。

文件名：指示导入文件的名称。输入路径和文件名，或使用浏览按钮进行浏览。

5. 单击创建。PC-DMIS 将 IMPORT 命令插入“编辑”窗口。命令为 MESH/OPER,IMPORT。网格数据将导出到文件名框中定义的文件位置。
