栅格扫描对话框
网格扫描方法在可见矩形内建立点网格，然后将这些点投射到任意选定曲面的顶部。矩形和其中的点网格取决于 CAD 选项卡中 CAD 模型的方向。
要定义边界内有多少测点将被间隔并落在所选择的曲面上，请使用沿 A 的测点和沿 B 的测点框。

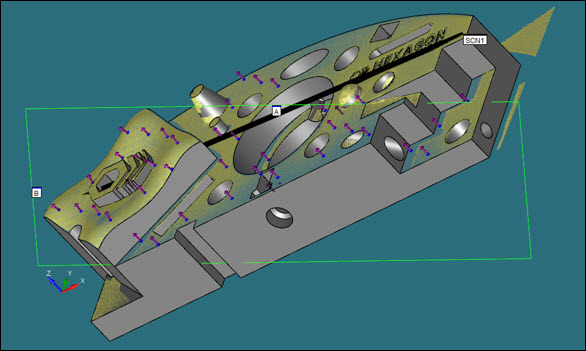

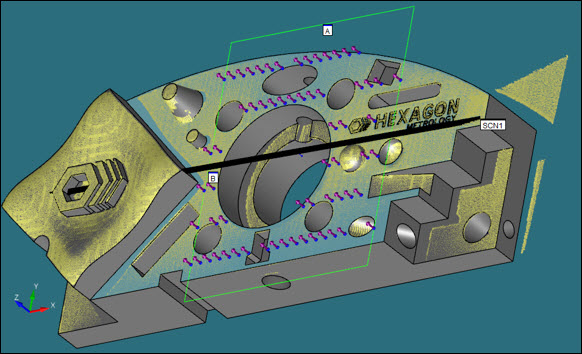

请考虑以下显示从 COP 抽取的网格曲面点的图表：
建立网格扫描
确保启用了激光测头。
将 CAD 模型设置为实体模式。
将 PC-DMIS 置于 DCC 模式。

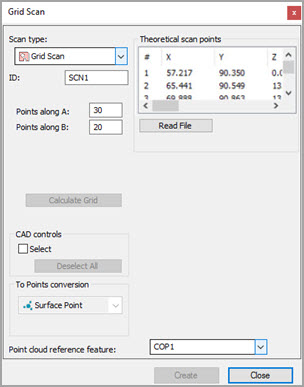

选择插入 | 扫描 | 网格菜单项。将打开扫描对话框，并且在扫描类型列表中已经选择了网格扫描。
如果要为网格使用自定义名称，请在 ID 框中键入网格的名称。
在沿 A 的测点和沿 B 的测点框中，指定 A 和 B 方向内有多少测点将被间隔并落在所选择的曲面上。
单击并将屏幕上的矩形拖动到要显示在扫描中的曲面之上。该矩形定义了网格的边界。边界被投影到一或多个 CAD 曲面上。当绘制矩形时，PC-DMIS 在所选的任何曲面上的 CAD 模型上绘制点。
如果要取消选择某些曲面，请标记选择复选框。PC-DMIS 会突出显示选取的曲面并仅在其上绘制点。它不在任何取消选取的曲面上绘制点，即使它们位于矩形的边界内。
若选择了不正确的曲面，按下 Ctrl 并且再单击该曲面。单击取消全选按钮将同时取消选取的所有突出显示曲面。
要随时重新计算网格点（即，在所选曲面上应用不同的 A 值和 B 值），请单击计算网格按钮。
在点云参考特征框中，键入从中提取曲面数据的COP对象的ID。
在测点类型列表中，曲面点是唯一可用的选项。这是因为对话框的作用是将网格数据转换为曲面点激光命令。当您单击建立按钮时，PC-DMIS 将这些命令插入到编辑窗口中。
点击 创建 按钮。PC-DMIS 在折叠的组命令中将曲面点激光命令插入“编辑”窗口。
