RA8 测座显示屏 - 第 2 版

RA8 测座显示屏的第 2 版相较于先前版本提供了众多升级，包括使用手势（滑动和点击），让您可以更轻松地使用测座功能及其消息屏幕。它仅可用于 7 轴 Absolute Arm。

概要

RA8 测座显示屏的第 2 版为您提供了一个快速访问菜单 (QAM)，您可以随时访问该菜单，即使在 PC-DMIS 测量例程期间，如此您便可以进行设置更改，例如：

您可以使用 6 轴臂访问 QAM，但它仅显示在计算机屏幕上。 要访问它，只需按下臂测座上的三态按钮的中间。

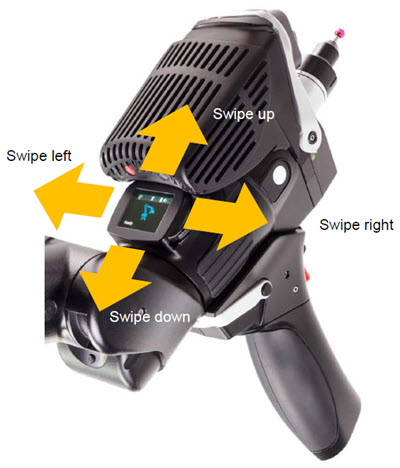

RA8 测座显示屏是一个触摸屏，支持通过点击和滑动手势进行这些操作：

RA8 测座显示屏手势 操作

向下滑动 显示屏可打开快速访问菜单 (QAM)
向上滑动 关闭 RA8 测座显示屏 QAM。当您从其菜单中选择一个命令时，QAM 将自动关闭。
向左滑动 根据您所在的 QAM 屏幕或您在测量例程中的位置，此手势会执行以下操作之一：
  • 如果您在 QAM 中时向左滚动
  • 取消当前执行的测量例程或删除最后一个测量点
向右滑动 根据您所在的 QAM 屏幕或您在测量例程中的位置，此手势会执行以下操作之一：
  • 如果您在 QAM 中时向右滚动
  • 接受当前执行的测量例程或确认最后一次测量
单击 RA8 测座显示屏上的任意位置 这类似于执行单击鼠标。当您显示 QAM 时，此手势会选择突出显示的选项。在某些情况下，当您选择一个选项时，QAM 会自动关闭。
双击 RA8 测座显示屏上的任意位置 这当前未对应到任何操作。
长按（超过一秒） 这当前未对应到任何操作。

浏览较长的错误消息和注释

当您的错误消息或注释较长、超出单个页面时，您可以使用向左和向右滑动手势来浏览它们。

例如，在此注释中，您可以看到注释开头和结尾有三个点：

第一组三个点通知您在此页面之前有一个页面。注释末尾的三个点表示此页面后面还有另一页。您可以向右滑动以向右滚动并显示上一页或向左滑动以向左滚动并查看下一页。

如果显示屏底部显示“取消”和“确定”，您可以使用传感器的触发器来选择适当的响应。向左拨动触发按钮执行取消操作，向右拨动执行确定操作。
